Представьте: вы растапливаете камин в загородном доме, на улице порывистый ветер, и вместо уютного тепла получаете клубы дыма прямо в гостиную. Или баня не греется так, как должна, хотя дрова сухие и печь исправна. Или котёл работает, но расход газа почему-то вырос. В большинстве подобных ситуаций виновник один — неэффективная работа дымохода. И одним из самых простых, надёжных и недорогих способов решить эту проблему является дефлектор. Именно о нём — подробно, честно и по делу — я расскажу в этой статье.

Мнение эксперта: Мистер Печман

Мистер Печман — компания с собственным производством каминов, печей для бани, дымоходов и отопительного оборудования, работающая в Нижнем Новгороде и осуществляющая доставку по всей России. За годы практики мы убедились: дефлектор — это не декоративный элемент и не маркетинговая уловка. Это реально работающее аэродинамическое устройство, которое при правильном подборе улучшает тягу, защищает дымоход от осадков и продлевает его срок службы. Главное — выбрать подходящий тип под конкретный теплогенератор и диаметр трубы. Мы помогаем с подбором и продаём дефлекторы оптом и в розницу по доступным ценам — с гарантией качества от производителя.

Почему дымоход без защиты — это проблема

Большинство владельцев частных домов и бань сталкиваются с неприятностями, связанными с дымоходом, но не всегда понимают их настоящую причину. Давайте разберём, что именно происходит, когда труба дымохода открыта и ничем не защищена сверху.

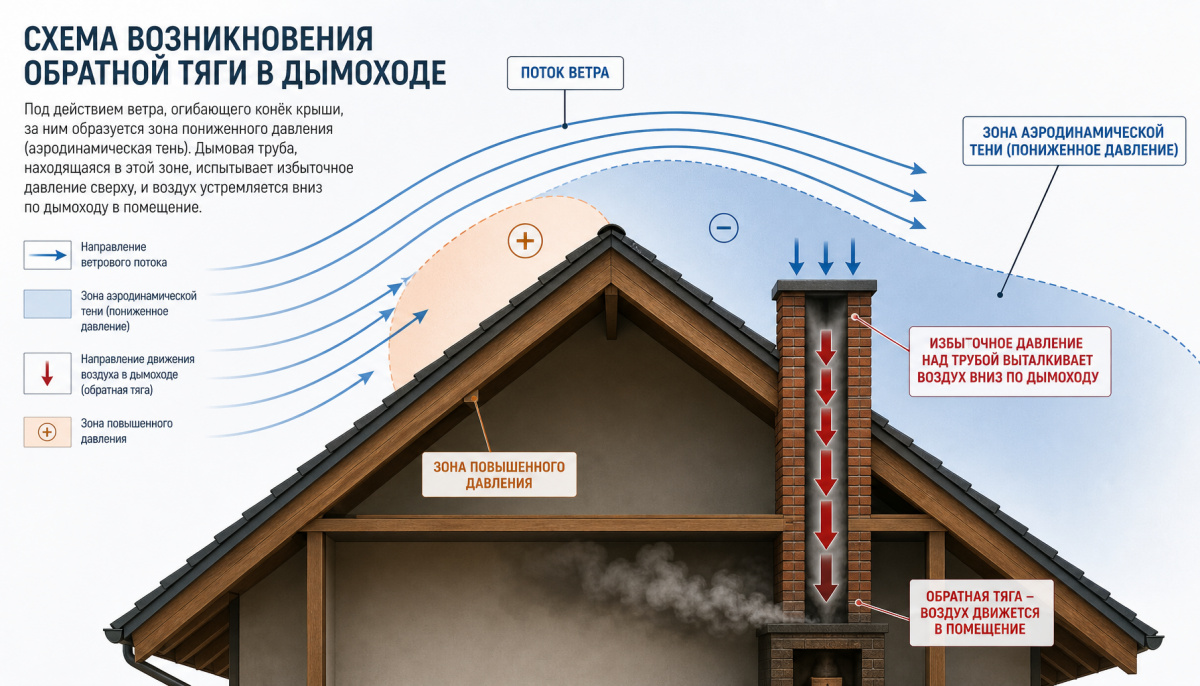

Обратная тяга: дым идёт в дом

Это самая опасная из всех проблем. При определённых условиях — порыв ветра, перепад давления, неправильное расположение трубы — тяга в дымоходе меняет направление. Дымовые газы вместо того, чтобы уходить наружу, начинают поступать обратно в помещение. Если в дымовых газах содержится угарный газ (CO) — а он содержится всегда при горении твёрдого топлива или газа — это прямая угроза жизни. Угарный газ не имеет цвета и запаха, и человек может потерять сознание ещё до того, как почувствует недомогание.

Обратная тяга возникает не только из-за ветра. Её провоцирует аэродинамическая тень — зона пониженного давления, которая образуется с подветренной стороны конька крыши или стены соседнего здания. Если труба оказывается в этой зоне, ветер буквально «давит» в неё сверху.

Задувание пламени при сильном ветре

Даже если обратной тяги нет, сильный боковой ветер способен задуть пламя в топке через дымоход. Это особенно характерно для каминов с открытой топкой и для банных печей с небольшим диаметром трубы. Результат — горение прерывается, помещение наполняется дымом, а при наличии газового оборудования — срабатывает автоматика защиты, котёл или колонка отключается.

Слабая тяга при безветренной погоде

Казалось бы, в штиль ничто не мешает дыму подниматься вверх. Но именно в безветренную погоду тяга нередко оказывается слабее, чем при умеренном ветре. Дело в том, что естественная тяга создаётся разностью температур и давления внутри трубы и снаружи. При штиле нет дополнительного «подсоса» от ветра, а если труба недостаточно высокая или плохо утеплена — тяга падает. Горение становится вялым, топливо сгорает не полностью, образуется много сажи.

Намокание внутренних стенок от осадков

Открытый оголовок дымохода — это прямой путь для дождя и снега внутрь трубы. Вода, попадая на горячие или тёплые стенки, мгновенно смешивается с конденсатом и продуктами горения, образуя агрессивный кислотный раствор. Этот раствор разрушает кладку кирпичного дымохода, разъедает металлические трубы и провоцирует образование дёгтя и креозота — веществ, которые не только снижают тягу, но и являются пожароопасными отложениями.

Засорение дымохода листьями, мусором и птицами

Осенью листья залетают в открытую трубу и оседают на стенках или в шибере. Птицы нередко устраивают гнёзда прямо в дымоходе — особенно в период, когда отопление не используется. Гнездо из веток и пуха перекрывает сечение трубы, резко снижает тягу и создаёт пожарную угрозу при первой же топке. Мелкие грызуны тоже не прочь использовать тёплую трубу в качестве убежища.

Образование льда и снеговых пробок

В регионах с суровыми зимами — а Нижегородская область к ним относится — снег и лёд могут полностью перекрыть просвет трубы. Снеговая пробка блокирует выход дымовых газов так же эффективно, как механическое препятствие. При этом визуально всё выглядит нормально — труба стоит, котёл работает, но угарный газ идёт в помещение.

Перерасход топлива из-за неэффективного горения

Нестабильная тяга напрямую влияет на эффективность горения. Если воздух в топку поступает неравномерно — горение то усиливается, то затухает, температура в топке колеблется, топливо не сгорает полностью. Вы буквально выбрасываете деньги в трубу в буквальном смысле слова: недогоревшие частицы уходят в дымоход в виде сажи и несгоревших углеводородов.

Ускоренное отложение сажи и конденсата

Нестабильная тяга и попадание влаги создают идеальные условия для отложения сажи. Влажная сажа налипает на стенки трубы значительно быстрее сухой. Со временем слой нарастает, сужает просвет трубы, ещё больше ухудшает тягу — и круг замыкается. Чистить такой дымоход приходится значительно чаще, а в запущенных случаях — прибегать к химической очистке или механическому прожигу.

Условия, которые усугубляют проблемы с дымоходом

Некоторые особенности расположения дома и дымохода делают проблемы хронически неустранимыми без дополнительных мер.

Дымоход ниже конька крыши

Это классическая ошибка при проектировании или реконструкции. Согласно строительным нормам (СП 7.13130 и СНиП 41-01-2003), оголовок дымохода должен возвышаться над коньком крыши минимум на 0,5 метра, если труба расположена в пределах 1,5 метра от конька по горизонтали. Если труба дальше — её высота рассчитывается по специальной формуле. Нарушение этих требований гарантирует проблемы с тягой.

Близость высоких деревьев или построек

Высокое дерево рядом с домом — это не только эстетика, но и аэродинамическая помеха. Крона дерева создаёт зону турбулентности, которая нарушает нормальный выход дымовых газов. То же самое касается соседних построек: высокий забор, пристройка, гараж — всё это может создавать зону ветрового подпора именно там, где расположена ваша труба.

Регионы с сильными и переменными ветрами

Нижегородская область и большинство регионов средней полосы России характеризуются переменными ветрами, которые меняют направление в течение суток. Для таких условий особенно важно, чтобы дефлектор работал эффективно при любом направлении ветра — не только при западном или северном.

Недостаточная высота трубы над кровлей

Минимальная высота трубы над плоской кровлей — 0,5 метра. Над скатной кровлей — в зависимости от расстояния до конька. Если труба едва выступает над уровнем кровли, любой ветер будет создавать в ней зону повышенного давления, препятствующую нормальному выходу газов.

Симптомы, которые указывают на проблему с тягой

Иногда проблемы с дымоходом проявляются неочевидными симптомами, и люди ищут причину совсем не там.

«Дым идёт в дом из камина» — классический симптом обратной тяги. Первое, что нужно проверить, — высоту трубы и наличие аэродинамической тени. Дефлектор в большинстве случаев решает эту проблему.

«Плохая тяга в печи» — может быть вызвана засорением, конденсатом, неправильной высотой трубы или отсутствием нормального притока воздуха в котельную. Дефлектор устраняет аэродинамическую составляющую проблемы.

«Вода в дымоходе» — прямое указание на то, что оголовок трубы не защищён от осадков. Колпак или дефлектор с защитным зонтом решают эту задачу.

«Птицы в трубе» — нужна защитная сетка или устройство, перекрывающее доступ к шахте. Большинство дефлекторов выполняют эту функцию конструктивно.

«Котёл плохо греет» — если котёл исправен, топливо качественное, а теплоотдача всё равно низкая, причиной может быть слабая тяга. Дефлектор усиливает тягу и улучшает горение, что напрямую сказывается на КПД котла.

Что такое дефлектор дымохода: определение и физика работы

Дефлектор (от латинского deflecto — отклонять) — это аэродинамическая насадка, устанавливаемая на оголовок дымохода. Её задача — использовать энергию ветра для создания разрежения над срезом трубы, что усиливает естественную тягу и одновременно защищает дымоход от атмосферных воздействий.

Это пассивное устройство: оно не требует электричества, топлива или какого-либо внешнего источника энергии. Дефлектор работает исключительно за счёт ветра и аэродинамики. Именно поэтому его надёжность и срок службы определяются только качеством материала и точностью конструкции.

В профессиональной среде дефлектор называют по-разному: вентиляционный дефлектор, насадка на трубу, ветровой усилитель тяги, аэродинамический оголовок. Все эти названия описывают одно и то же устройство.

Как работает дефлектор: закон Бернулли в действии

Принцип работы дефлектора основан на законе Бернулли, который гласит: при увеличении скорости движения жидкости или газа давление в потоке снижается. Когда ветер обтекает корпус дефлектора, его скорость в зоне диффузора возрастает, а давление — падает. Над срезом трубы образуется зона разрежения (пониженного давления).

Эта зона разрежения работает как насос: она буквально «вытягивает» дымовые газы из шахты дымохода. Этот эффект называется эжекцией. Чем сильнее ветер — тем интенсивнее эжекция и тем лучше тяга. При правильно подобранном дефлекторе усиление тяги составляет от 15 до 20% по сравнению с открытым оголовком.

Важная деталь: большинство классических конструкций дефлекторов (ЦАГИ, Григоровича) работают при любом направлении ветра. Ветер огибает симметричный цилиндрический корпус и создаёт разрежение вне зависимости от того, с севера он дует или с юга.

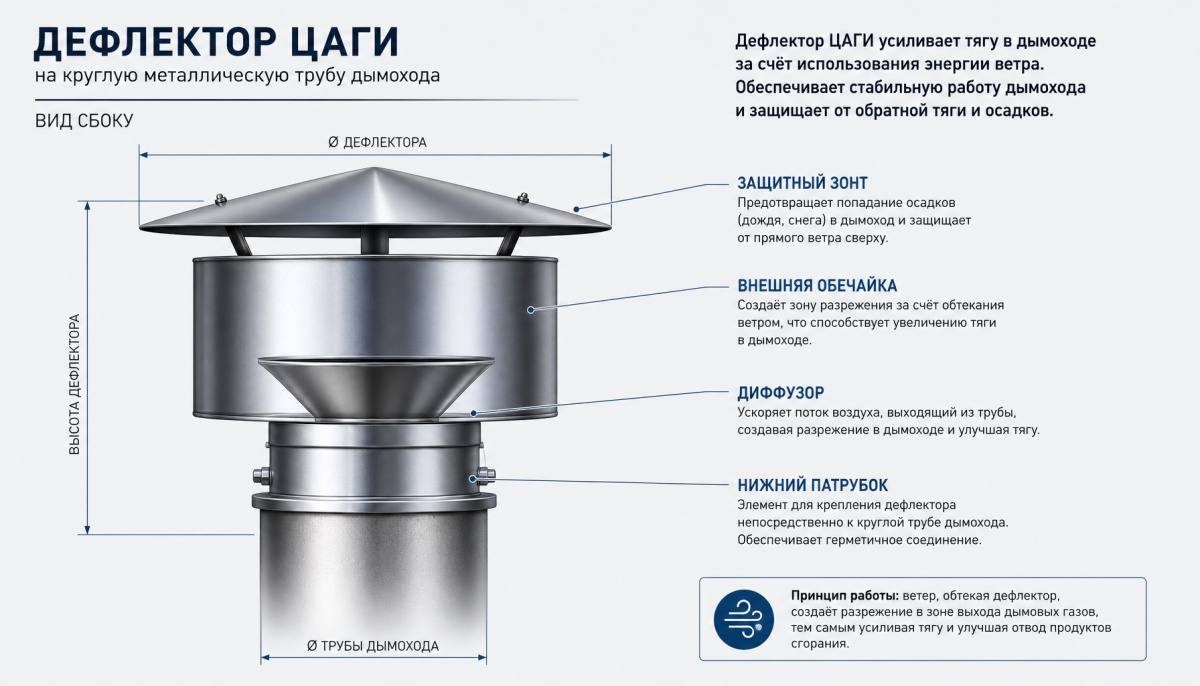

Из чего состоит дефлектор: базовая конструкция

Несмотря на разнообразие моделей, большинство дефлекторов имеют общую конструктивную схему:

• Входной патрубок (нижний цилиндр) — часть, которая надевается на оголовок трубы или вставляется в неё. Именно через него проходят дымовые газы.

• Диффузор (расширяющийся конус) — переходная часть, которая замедляет поток газов и создаёт условия для эжекции.

• Внешняя обечайка (цилиндрический корпус или кольцо) — внешний элемент, который обтекает ветер. Именно его форма определяет аэродинамику устройства.

• Защитный колпак (зонт или крышка) — верхний элемент, который защищает от осадков и предотвращает попадание мусора.

• Кронштейны и крепёжные элементы — соединяют все части конструкции и фиксируют устройство на трубе.

Дефлектор vs другие устройства: в чём разница

На рынке существует несколько устройств, которые часто путают с дефлектором. Давайте разберём принципиальные отличия.

Устройство	Принцип работы	Основная функция	Усиление тяги	Защита от осадков
Дефлектор	Создание зоны разрежения за счёт ветра (закон Бернулли)	Усиление тяги + защита	Да, активное	Да
Колпак (зонт, дымник)	Механическое перекрытие оголовка	Только защита от осадков и мусора	Нет (может снижать)	Да
Флюгарка	Поворот защитного козырька по ветру	Защита от осадков, частичная защита от задувания	Минимальное	Да
Стабилизатор тяги	Подмешивание воздуха внутри системы при избыточной тяге	Регулировка тяги изнутри	Нет (стабилизирует)	Нет
Турбодефлектор (ротационный)	Вращающаяся головка создаёт разрежение	Активное усиление тяги	Да, активное	Да

Обычный колпак-зонт — это не дефлектор. Он защищает трубу от дождя и снега, но не усиливает тягу. Более того, неправильно установленный колпак может даже снижать тягу, создавая дополнительное аэродинамическое сопротивление. Дефлектор же решает обе задачи одновременно: и защищает, и усиливает.

Для чего нужен дефлектор на дымоход: функции и реальные результаты

Усиление естественной тяги

Это главная и наиболее важная функция. Правильно подобранный дефлектор увеличивает тягу в дымоходе на 15–20% по сравнению с открытым оголовком. Это означает, что воздух в топку поступает интенсивнее, горение становится более полным и стабильным, а температура в топке — выше.

Для понимания масштаба: если ваша банная печь с открытым оголовком выходит на рабочую температуру за 90 минут, то с дефлектором — за 70–75 минут. Разница ощутимая.

Защита от задувания и обратной тяги

Дефлектор конструктивно исключает возможность прямого попадания ветра в трубу. Ветровой поток огибает корпус устройства и не может «ударить» в шахту дымохода снаружи. При этом зона разрежения над срезом трубы дополнительно удерживает тягу в правильном направлении — вверх.

Защита от атмосферных осадков

Защитный зонт дефлектора перекрывает прямой доступ дождя и снега в трубу. Конструкция устроена так, что осадки отводятся в стороны, не попадая в шахту дымохода. Это напрямую снижает образование конденсата и замедляет коррозию внутренних стенок.

Предотвращение засорения

Корпус дефлектора физически перекрывает доступ в трубу для листьев, крупного мусора и птиц. Некоторые модели дополнительно оснащаются мелкоячеистой защитной сеткой, которая не позволяет мелким птицам и грызунам проникнуть в дымоход.

Искрогашение

Для бань, саун и домов с деревянными кровлями это критически важная функция. Искры, вылетающие из трубы при интенсивном горении дров, могут поджечь кровельное покрытие или деревянные конструкции. Дефлектор с правильно спроектированным корпусом гасит искры, не давая им разлетаться в стороны. Некоторые модели специально разрабатываются с учётом этой функции и имеют дополнительные искрогасящие элементы.

Снижение расхода топлива

Улучшение тяги приводит к более полному сгоранию топлива. По данным практических наблюдений, экономия дров или газа при установке дефлектора составляет от 15 до 25% в зависимости от исходного состояния системы. Если до установки дефлектора горение было нестабильным и дымоход работал неэффективно, эффект будет максимальным.

Снижение отложений сажи и конденсата

Стабильная и интенсивная тяга означает, что дымовые газы проходят через трубу быстрее и при более высокой температуре. Это снижает вероятность конденсации влаги на стенках и уменьшает количество отложений сажи. Чистить дымоход придётся реже — это и экономия времени, и экономия денег на обслуживании.

Что дефлектор не решает

Честность важна: дефлектор — не универсальное средство от всех проблем с дымоходом.

• Он не прочистит трубу, забитую сажей. Сначала нужна механическая или химическая чистка, и только потом — установка дефлектора для профилактики.

• Он не исправит грубые конструктивные ошибки: слишком маленькое сечение трубы, неправильные повороты, недостаточную высоту. Эти проблемы требуют реконструкции дымохода.

• Классические модели (ЦАГИ, Григоровича) малоэффективны при полном штиле. В безветренную погоду они не создают разрежения, поскольку нет ветра для обтекания корпуса. Для таких условий лучше подходит турбодефлектор.

• Дефлектор не заменяет регулярное техническое обслуживание дымохода. Осмотр и чистка трубы должны проводиться минимум раз в год вне зависимости от наличия дефлектора.

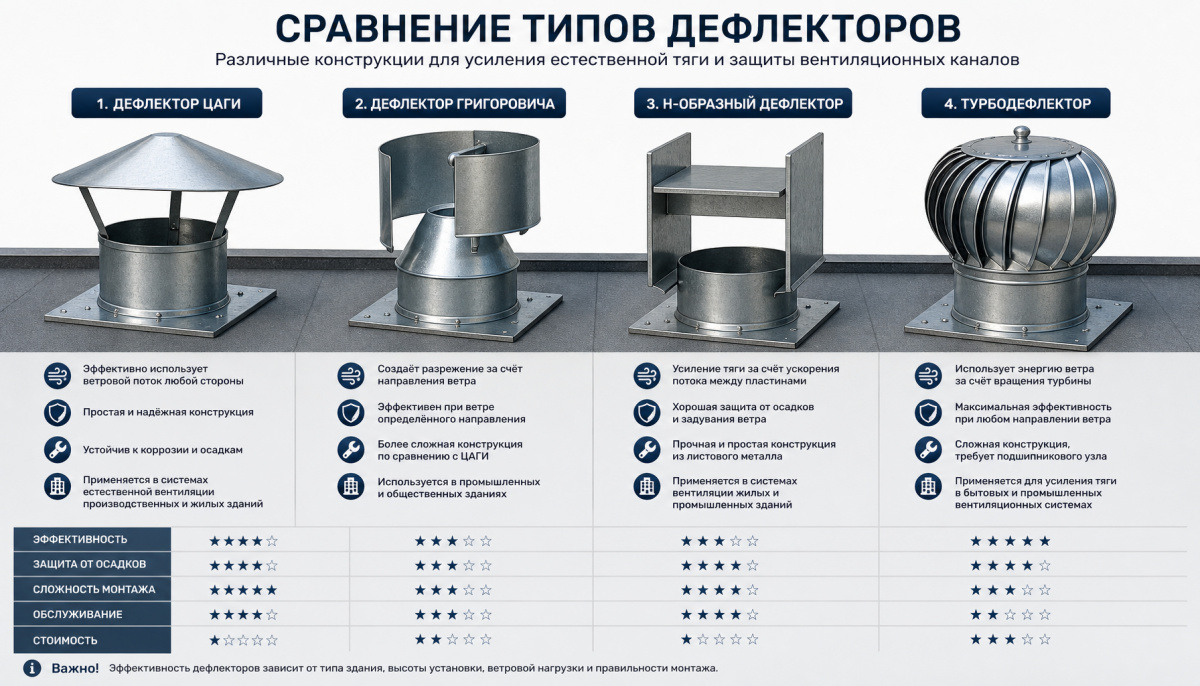

Виды дефлекторов: какие бывают и чем отличаются

Рынок предлагает несколько принципиально разных конструкций. Каждая из них имеет свои сильные стороны, оптимальные условия применения и ограничения.

Дефлектор ЦАГИ

Разработан в Центральном аэрогидродинамическом институте имени профессора Н.Е. Жуковского (ЦАГИ) — отсюда и название. Это классическая, проверенная временем конструкция с цилиндрическим корпусом, диффузором и защитным зонтом. Расчёт геометрии основан на строгих аэродинамических формулах, что обеспечивает предсказуемую и стабильную работу.

ЦАГИ — универсальный выбор для большинства ситуаций. Он одинаково хорошо работает при ветре любого направления, эффективен в широком диапазоне скоростей и подходит для всех типов теплогенераторов. Именно его чаще всего рекомендуют специалисты как базовое решение.

Дефлектор Григоровича

Упрощённая версия ЦАГИ: вместо цилиндрического корпуса используются усечённые конусы. Конструкция проще в изготовлении, дешевле и легче. Аэродинамические характеристики несколько хуже, чем у ЦАГИ, но для большинства бытовых применений разница незначительна. Популярен как бюджетное решение для дач и небольших домов.

Дефлектор Вольперта-Григоровича

Модификация конструкции Григоровича с улучшенной аэродинамикой. Имеет более округлую форму, что снижает аэродинамическое сопротивление и улучшает эффект эжекции. Популярен для банных печей благодаря компактным размерам и хорошей эффективности.

Н-образный дефлектор

Двухканальная конструкция, напоминающая по форме букву «Н». Два вертикальных канала соединены горизонтальным мостиком. Такая конфигурация обеспечивает максимальную защиту от обратной тяги даже при экстремально сильных ветрах. Применяется в регионах с постоянными сильными ветрами и для проблемных дымоходов, где другие решения не помогли.

Недостаток Н-образного дефлектора — значительные габариты и не самая эстетичная внешность. Но если задача — победить хроническую обратную тягу, он справляется лучше других.

Турбодефлектор (ротационный дефлектор)

Принципиально иная конструкция: вместо статичного корпуса — вращающаяся головка с лопастями. Ветер раскручивает лопасти, и вращение создаёт разрежение над срезом трубы. Ключевое преимущество — турбодефлектор работает даже при очень слабом ветре, когда статичные модели малоэффективны.

Важное ограничение: ротационный механизм чувствителен к высоким температурам дымовых газов. Для газовых котлов с низкотемпературными газами (60–120 °C) турбодефлектор подходит хорошо. Для твердотопливных котлов, банных печей и каминов с температурой газов 200–400 °C и выше нужно выбирать специальные высокотемпературные модели или отдавать предпочтение статичным конструкциям.

Ещё один нюанс: подшипники вращающейся головки требуют периодической смазки и могут закисать от сажи и конденсата. Это дополнительные расходы на обслуживание.

Дефлектор-флюгер

Устройство, которое поворачивается вслед за ветром, всегда ориентируя защитный козырёк навстречу потоку. Это обеспечивает максимальную защиту от задувания при переменных ветрах. Популярен в регионах, где направление ветра часто меняется.

Дефлектор Астато

Статико-динамическая конструкция с многоканальной системой. Работает как при ветре, так и при штиле благодаря особой геометрии каналов. Относительно новая разработка, менее распространённая, чем классические модели.

По материалу изготовления

Материал	Применение	Срок службы	Рабочая температура	Особенности
Оцинкованная сталь	Бюджетные решения, дачи	5–10 лет	До 250 °C	Риск коррозии при повреждении покрытия
Нержавеющая сталь AISI 304	Твёрдое топливо, камины, печи	15–25 лет	До 600 °C	Оптимальное соотношение цена/качество
Нержавеющая сталь AISI 316	Агрессивные среды, газовые котлы	20–30 лет	До 700 °C	Повышенная кислотостойкость
Нержавеющая сталь AISI 430	Умеренные нагрузки	10–20 лет	До 800 °C	Ферромагнитная, дешевле 304
Медь	Премиум, архитектурные решения	50+ лет	До 500 °C	Патинирование, высокая цена
Титан-цинк	Архитектурные решения	40–60 лет	До 400 °C	Высокая долговечность, самовосстанавливающееся покрытие
Алюминий	Только вентиляция (не дымоход!)	15–20 лет	До 150 °C	Недопустим для дымоходов из-за низкой термостойкости
Полимерные материалы (пластик)	Только вентиляция	10–15 лет	До 80–100 °C	Категорически запрещены для дымоходов — пожарная опасность

Запомните главное правило: для дымохода — только металл. Пластиковые дефлекторы предназначены исключительно для вентиляционных каналов. Установка пластика на дымоход — это прямая угроза пожара.

По форме сечения

• Круглые — стандарт для металлических сэндвич-труб и одностенных металлических дымоходов. Наиболее распространены.

• Квадратные и прямоугольные — для кирпичных дымоходов с соответствующим сечением шахты.

• Переходные модели с адаптером — позволяют установить круглый дефлектор на прямоугольный кирпичный дымоход через специальный переходник.

Технические характеристики: что важно знать перед покупкой

Диаметр и размеры

Дефлекторы выпускаются для диаметров от 100 до 1000 мм и более. Стандартные бытовые размеры: 100, 120, 150, 160, 200, 250, 300 мм. Диаметр дефлектора должен точно соответствовать внешнему диаметру трубы (для насадочных моделей) или внутреннему диаметру (для вставных).

Диаметр диффузора (внешнего корпуса) у классических моделей составляет 1,2–1,7 диаметра входного патрубка. Высота устройства обычно равна 1,5–1,7 диаметра трубы. Эти соотношения определяют аэродинамическую эффективность: отклонение от расчётных пропорций снижает КПД.

Коэффициент усиления тяги

Этот параметр показывает, насколько дефлектор увеличивает тягу по сравнению с открытым оголовком. У качественных моделей ЦАГИ коэффициент усиления составляет 1,15–1,20 (то есть тяга возрастает на 15–20%). У турбодефлекторов при слабом ветре коэффициент может достигать 1,25–1,30.

Рабочий диапазон скоростей ветра

Статичные дефлекторы (ЦАГИ, Григоровича) эффективны при скорости ветра от 1 м/с. При полном штиле они не создают дополнительного разрежения. Ротационные модели начинают работать при скорости ветра от 0,5 м/с, что делает их эффективнее в безветренную погоду.

Максимальная рабочая температура

Для нержавеющих дефлекторов из AISI 304 — до 600 °C. Для оцинковки — не более 250 °C. Температура дымовых газов зависит от типа теплогенератора: у газовых котлов — 60–180 °C, у твердотопливных котлов — 120–300 °C, у банных печей — 200–400 °C, у каминов — 250–450 °C. Всегда выбирайте дефлектор с запасом по температуре.

Нормативная база

При выборе и установке дефлектора необходимо учитывать требования следующих нормативных документов:

• СП 7.13130.2013 — свод правил «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности». Регламентирует требования к дымоходам и их оголовкам.

• СНиП 41-01-2003 — «Отопление, вентиляция и кондиционирование». Содержит требования к высоте трубы над кровлей, минимальному сечению и другим параметрам.

• Для газовых котлов дополнительно действуют требования газоснабжающих организаций и технические условия производителя котла. Некоторые производители газового оборудования прямо указывают в документации допустимые типы оголовков и дефлекторов.

Как выбрать дефлектор: пошаговое руководство

Подбор дефлектора — это не «взять первый попавшийся». Правильный выбор требует учёта нескольких параметров.

Шаг 1: Определите тип теплогенератора

Тип отопительного оборудования напрямую влияет на температуру дымовых газов и требования к дефлектору:

• Газовый котёл (атмосферный) — температура газов 60–180 °C. Подходят нержавеющие или оцинкованные дефлекторы. Обязательно уточните у газовой службы допустимость установки дефлектора на данный тип котла.

• Твердотопливный котёл — температура 120–300 °C. Только нержавеющая сталь AISI 304 или 316.

• Банная печь (каменка) — температура 200–400 °C. Нержавеющая сталь AISI 304/316, никакой оцинковки.

• Камин (открытый или закрытый) — температура 250–450 °C. Нержавеющая сталь с запасом по температуре.

• Русская печь, буржуйка — температура 200–350 °C. Нержавеющая сталь.

Шаг 2: Измерьте диаметр трубы

Это самый важный параметр. Измеряйте наружный диаметр трубы в месте установки дефлектора. Для сэндвич-трубы — это внешний диаметр наружного контура. Для кирпичного дымохода — измерьте внутренний размер шахты и подберите переходник.

Стандартное соотношение размеров для дефлектора ЦАГИ:

Диаметр трубы (мм)	Диаметр диффузора (мм)	Высота дефлектора (мм)	Диаметр зонта (мм)
100	150–170	150–170	200–210
120	180–200	180–200	240–250
150	220–255	225–255	300–310
200	300–340	300–340	400–410
250	375–425	375–425	500–510
300	450–510	450–510	600–610

Формула подбора диаметра диффузора: D_диффузора = 1,2–1,7 × D_трубы. Для стандартных условий используйте коэффициент 1,5.

Шаг 3: Оцените климатические условия

Для регионов с переменными ветрами (большинство центральной России, включая Нижегородскую область) — ЦАГИ или флюгерный дефлектор. Для районов с постоянными сильными ветрами — Н-образный. Для регионов с частыми штилями — турбодефлектор.

Шаг 4: Учтите расположение трубы

Если труба находится в аэродинамической тени конька или деревьев — это усугубляет проблему. В таком случае стандартного ЦАГИ может быть недостаточно, и стоит рассмотреть более мощные решения: Н-образный дефлектор или удлинение трубы в сочетании с дефлектором.

Шаг 5: Выберите материал

Для большинства бытовых применений оптимальный выбор — нержавеющая сталь AISI 304. Она обеспечивает долгий срок службы, устойчива к кислотной среде продуктов горения и температурным нагрузкам. Оцинковку можно рассматривать только для дач с редким использованием и невысокими температурами газов.

Сравнение типов дефлекторов по задачам

Задача	Рекомендуемый тип	Почему
Универсальное решение для большинства домов	ЦАГИ (нержавейка)	Проверенная аэродинамика, работает при любом направлении ветра
Максимальная эффективность при слабом ветре	Турбодефлектор	Вращающаяся головка работает от минимального ветра
Хроническая обратная тяга, сильные ветра	Н-образный	Двухканальная конструкция исключает задувание
Бюджетное решение для дачи	Григоровича (оцинковка)	Низкая цена, базовая защита и усиление тяги
Регион с переменными ветрами	Флюгерный дефлектор	Самоориентация по ветру, максимальная защита от задувания
Банная печь с высокой температурой газов	ЦАГИ или Вольперта-Григоровича из нержавейки AISI 304	Высокая термостойкость, компактность
Газовый котёл	ЦАГИ или турбодефлектор (с согласованием газовой службы)	Низкотемпературные газы, требуется согласование

Типичные ошибки при выборе

Несоответствие диаметра. Дефлектор меньшего диаметра, чем труба, создаёт дополнительное сопротивление и снижает тягу. Больший — не обеспечивает плотного крепления и может упасть. Всегда измеряйте трубу перед заказом.

Пластик на дымоходе. Это не просто ошибка — это угроза пожара. Полимерные дефлекторы предназначены только для вентиляционных каналов, где температура не превышает 80–100 °C.

Игнорирование типа топлива. Газовое оборудование требует отдельного согласования с газовой службой. Некоторые производители газовых котлов прямо запрещают установку определённых типов оголовков.

Выбор только по цене. Самый дешёвый дефлектор из тонкой оцинковки для банной печи прослужит один-два сезона. Экономия на устройстве стоимостью 500 рублей обернётся заменой через год и дополнительными расходами на монтаж.

Экономика вопроса: сколько стоит и когда окупается

Стоимость дефлектора

Сегмент	Материал	Ориентировочная цена	Срок службы
Бюджетный	Оцинкованная сталь	от 500 до 1500 руб.	5–10 лет
Средний	Нержавеющая сталь AISI 304/430	от 1500 до 5000 руб.	15–25 лет
Премиум	Медь, титан-цинк, ротационные модели	от 5000 руб. и выше	30–50+ лет

Цена зависит от диаметра, материала, типа конструкции и производителя. Дефлектор ЦАГИ из нержавейки диаметром 150 мм — одна из самых популярных позиций — обойдётся в 1500–2500 рублей. Турбодефлектор аналогичного диаметра — 3000–8000 рублей.

Стоимость профессионального монтажа

Стоимость установки дефлектора специалистом зависит от высоты трубы, типа кровли и сложности доступа. В среднем по России профессиональный монтаж обходится в 1500–5000 рублей. При необходимости использования строительных лесов или люльки стоимость возрастает. Для одноэтажного дома с доступной трубой монтаж может быть выполнен самостоятельно.

Экономический эффект

Рассмотрим конкретный пример. Дом с твердотопливным котлом, расход дров — 10 кубометров в сезон. Средняя цена дров — 3000 рублей за кубометр. Итого: 30 000 рублей в сезон на топливо. При установке дефлектора и улучшении тяги расход снижается на 15–20%, то есть экономия составит 4500–6000 рублей в сезон. Дефлектор из нержавейки стоимостью 2000 рублей окупается за первые 4–6 месяцев отопительного сезона.

Дополнительная экономия: реже нужно чистить дымоход (экономия 2000–5000 рублей в год на услугах трубочиста), меньше расходов на ремонт дымохода из-за снижения коррозии и конденсата.

Дефлектор vs альтернативные решения

Решение	Стоимость	Эффективность	Срок окупаемости	Обслуживание
Дефлектор	500–10 000 руб. + монтаж	Высокая при наличии ветра	Один отопительный сезон	Минимальное
Механический усилитель тяги (вентилятор)	5000–30 000 руб. + электричество	Высокая, независимо от ветра	2–5 лет	Регулярное (электроника, двигатель)
Удлинение трубы	3000–15 000 руб. + монтаж	Средняя, зависит от ситуации	1–3 года	Минимальное
Полная реконструкция дымохода	от 30 000 руб. и выше	Максимальная	5–15 лет	Стандартное

Дефлектор — наиболее экономически эффективное решение для большинства бытовых ситуаций. Механический вентилятор оправдан только тогда, когда дефлектор не справляется или ветра недостаточно для его работы.

Установка дефлектора: как сделать правильно

Подготовка к монтажу

Прежде чем устанавливать дефлектор, необходимо оценить состояние дымохода. Труба должна быть чистой: сажа, дёготь и мусор должны быть удалены. Установка дефлектора на засорённый дымоход бессмысленна — сначала чистка, потом монтаж.

Проверьте состояние оголовка трубы: на кирпичном дымоходе не должно быть трещин и выкрошенного раствора, металлическая труба не должна иметь следов сквозной коррозии. При необходимости — ремонт оголовка перед установкой дефлектора.

Если на трубе уже стоит старый колпак или зонт — его нужно демонтировать. Совмещать колпак и дефлектор, как правило, нецелесообразно.

Для монтажа потребуются: дефлектор нужного диаметра, хомуты или саморезы по металлу (для металлических труб), высокотемпературный силиконовый герметик (рабочая температура не менее 300 °C), дрель, отвёртка или шуруповёрт, рулетка. Для работы на высоте — стремянка, страховочный пояс или строительные леса.

Процесс монтажа

На металлическую трубу (сэндвич):

1. Насадите дефлектор на верхний торец трубы. Патрубок должен плотно обхватывать трубу без перекоса.

2. Зафиксируйте хомутами или просверлите отверстия и закрепите саморезами по окружности — минимум 3 точки крепления.

3. Стыки промажьте высокотемпературным герметиком снаружи.

4. Проверьте вертикальность оси дефлектора — он должен стоять строго вертикально.

На кирпичный дымоход:

1. Измерьте внутреннее сечение шахты и подберите переходник или адаптер.

2. Установите адаптер в шахту, зафиксируйте раствором или дюбелями.

3. Насадите дефлектор на адаптер и закрепите хомутами.

4. Заделайте зазоры между адаптером и кладкой жаростойким раствором.

После монтажа обязательно проверьте надёжность крепления: слегка покачайте дефлектор в разные стороны — он не должен люфтить.

Типичные ошибки при монтаже

Неправильная высота установки. Дефлектор должен находиться на высоте, обеспечивающей его выход из зоны ветрового подпора. Если труба слишком низкая — дефлектор не поможет, нужно сначала нарастить трубу.

Плохая герметизация. Негерметичные стыки — это подсос холодного воздуха, снижение температуры газов и ускоренное образование конденсата.

Перекос оси. Наклонно установленный дефлектор работает неэффективно и создаёт неравномерную нагрузку на крепления.

Монтаж на засорённый дымоход. Сажа в трубе при наличии дефлектора никуда не денется. Сначала чистка.

Когда можно установить самостоятельно, а когда нужен специалист

Самостоятельная установка возможна, если: труба находится на доступной высоте, у вас есть надёжная стремянка или леса, вы уверены в правильном выборе размера и типа дефлектора, дымоход предназначен для твердотопливного или электрического оборудования.

Специалист необходим, если: дымоход предназначен для газового котла (требуется согласование с газовой службой), высота трубы значительна и работа на высоте небезопасна, дымоход имеет нестандартную конструкцию, вы не уверены в правильности выбора.

Изготовление дефлектора ЦАГИ своими руками

Если вы умеете работать с листовым металлом, дефлектор ЦАГИ можно изготовить самостоятельно. Для этого потребуется листовая нержавеющая сталь толщиной 0,5–1 мм, ножницы по металлу, заклёпочник или сварочный аппарат.

Основные размеры для дефлектора ЦАГИ при диаметре трубы D:

• Диаметр диффузора: 1,5 × D

• Высота диффузора: 1,5 × D

• Диаметр верхнего кольца: 1,7 × D

• Диаметр зонта: 1,9 × D

• Зазор между диффузором и кольцом: 0,25 × D

Из листа металла вырезаются развёртки конусов и цилиндров, которые сворачиваются и соединяются заклёпками или сваркой. Кронштейны изготавливаются из стальной полосы шириной 20–25 мм.

Преимущество самодельного дефлектора — точное соответствие нестандартным размерам и экономия. Недостаток — отсутствие гарантии качества сварных швов и точности геометрии, что может снизить аэродинамическую эффективность. Для ответственных применений (основной котёл, баня) я рекомендую покупать готовое заводское изделие.

Безопасность: что нельзя игнорировать

Пожарная безопасность

Все материалы, используемые для изготовления дефлектора на дымоход, должны быть негорючими. Это требование прямо закреплено в СП 7.13130.2013. Пластиковые, деревянные или иные горючие материалы категорически недопустимы. При температуре дымовых газов 300–400 °C пластик не просто деформируется — он воспламеняется.

Дефлектор из оцинкованной стали нельзя устанавливать там, где температура газов превышает 250 °C: цинковое покрытие начинает разрушаться, выделяя токсичные пары оксида цинка.

Безопасность при монтаже

Работа на крыше — это работа на высоте. Требования просты и обязательны: страховочный пояс, надёжная точка крепления страховки, нескользящая обувь, сухая погода без ветра. Не работайте на крыше в одиночку — всегда нужен второй человек внизу.

Допустимые погодные условия для монтажа: сухо, ветер не более 5 м/с, температура выше минус 10 °C. При гололёде, дожде или сильном ветре работы нужно перенести.

Эксплуатационная безопасность

Обледенение зимой. В сильные морозы при повышенной влажности дефлектор может покрыться льдом. Если лёд перекрывает просвет — тяга падает, угарный газ идёт в помещение. Признак: резкое снижение тяги при морозной погоде. Решение: осторожная разморозка (не паяльной лампой, а горячей водой или тепловой пушкой снаружи) или временное снятие дефлектора до потепления.

Отрыв при сильном ветре. Плохо закреплённый дефлектор при шквальном ветре может сорваться с трубы. Это не только потеря устройства, но и опасность для людей внизу. Всегда используйте минимум 3 точки крепления.

Заклинивание ротора турбодефлектора. При длительном контакте с агрессивными продуктами горения подшипники вращающейся головки могут закиснуть. Заклинивший ротор не только перестаёт работать, но и создаёт дополнительное сопротивление тяге. Требуется смазка или замена подшипников.

Совместимость с газовым оборудованием. Для газовых котлов вопрос установки дефлектора требует согласования с газоснабжающей организацией. Некоторые типы дефлекторов могут нарушать условия нормальной работы тягостабилизатора котла. Всегда консультируйтесь с газовой службой перед установкой.

Обслуживание дефлектора: как продлить его срок службы

Периодичность осмотра

Минимальная периодичность осмотра дефлектора — один раз в год. Оптимально — дважды в год: перед началом отопительного сезона (осенью) и после его окончания (весной). Если вы замечаете снижение тяги или посторонние звуки — внеплановый осмотр обязателен.

Что проверять при осмотре

• Целостность корпуса: трещины, вмятины, следы сквозной коррозии.

• Надёжность крепления: хомуты, саморезы, кронштейны.

• Состояние защитного зонта: деформации, пробоины от искр.

• Наличие посторонних предметов: листья, ветки, птичьи гнёзда.

• Для турбодефлектора: свободное вращение головки, отсутствие скрипа и заеданий.

Очистка дефлектора

Снаружи дефлектор очищается щёткой с жёсткой щетиной или металлической щёткой от сажи, дёгтя и листьев. При сильных загрязнениях используют специальные химические средства для удаления сажи. Очистку лучше совмещать с чисткой самого дымохода: дефлектор снимается, трубочист получает свободный доступ к шахте.

Сезонное обслуживание

Перед зимним сезоном: проверьте крепления, убедитесь в отсутствии повреждений, при необходимости обработайте сварные швы высокотемпературной краской для защиты от коррозии.

После зимы: осмотрите дефлектор на предмет деформаций от снеговой нагрузки и обледенения, проверьте крепления, которые могут ослабнуть от температурных перепадов.

Когда нужна замена

Замена дефлектора необходима, если: обнаружена сквозная коррозия корпуса, деформация нарушила геометрию устройства, кронштейны сломаны или не поддаются ремонту, ротор турбодефлектора не вращается и не поддаётся смазке. Средний срок службы оцинкованных моделей — 5–10 лет, нержавеющих — 15–25 лет, медных — 50 и более лет.

Где применяется дефлектор: типы строений и систем

Частный дом, дача, загородный дом

Самая распространённая область применения. Дефлектор ставится на дымоходы печей, каминов, твердотопливных и газовых котлов. Для дачи с сезонным использованием подходят бюджетные оцинкованные модели. Для основного дома с круглогодичным отоплением — нержавеющая сталь.

Баня и сауна

Для банной печи дефлектор особенно важен по двум причинам: высокая температура газов требует качественного материала (нержавейка AISI 304), а интенсивное горение дров создаёт много искр, которые нужно гасить. Дефлектор с искрогасящим корпусом — обязательный элемент для бани с деревянной кровлей.

Производственные здания

На производстве используются крупноразмерные дефлекторы для вентиляционных шахт и промышленных дымоходов. Принцип тот же, но масштаб другой: диаметры от 400 мм и выше.

Многоквартирные дома

В МКД дефлекторы устанавливаются на вентиляционные шахты — не на дымоходы (газовые котлы в МКД обычно имеют коаксиальный дымоход с принудительной тягой). Это улучшает работу вытяжной вентиляции в квартирах.

Смежные элементы дымоходной системы

Дефлектор — финальный элемент дымоходного тракта. Для нормальной работы всей системы важно, чтобы остальные элементы также были исправны:

• Сэндвич-трубы — утеплённые двустенные трубы, снижающие образование конденсата.

• Шиберные задвижки — регуляторы тяги, позволяющие управлять интенсивностью горения.

• Тройники и конденсатосборники — для удаления конденсата из системы.

• Кровельные проходки — герметичные узлы прохода трубы через кровлю.

• Приточная вентиляция в котельной — без достаточного притока воздуха тяга будет слабой вне зависимости от дефлектора.

• Теплоизоляция трубы — снижает образование конденсата и поддерживает температуру газов на нужном уровне.

Ответы на популярные вопросы о дефлекторе

Нужен ли дефлектор, если тяга и так нормальная?

Даже при нормальной тяге дефлектор выполняет защитные функции: он не позволяет дождю и снегу попадать в трубу, защищает от птиц и мусора, предотвращает задувание при сильных порывах ветра. Кроме того, «нормальная» тяга не означает «оптимальная»: дефлектор может улучшить её на 15–20%, что скажется на расходе топлива. Так что даже при отсутствии явных проблем дефлектор — это полезное дополнение к системе.

Можно ли поставить дефлектор на газовый котёл?

Технически — да, но с обязательным согласованием с газоснабжающей организацией. Газовые котлы с атмосферной горелкой работают с естественной тягой, и дефлектор может улучшить их работу. Однако некоторые модели котлов имеют встроенный стабилизатор тяги, и установка дефлектора может нарушить его работу. Котлы с коаксиальным дымоходом (турбированные) имеют принудительную тягу и не нуждаются в дефлекторе — более того, его установка на коаксиальный дымоход недопустима.

Обледенеет ли дефлектор зимой и перекроет ли трубу?

Риск обледенения существует, но он значительно меньше, чем принято думать. При нормальной работе котла или печи горячие дымовые газы не дают льду образовываться внутри дефлектора. Обледенение возникает при длительных перерывах в топке в сочетании с оттепелью и последующим морозом, или при очень слабой тяге и низкой температуре газов. Для минимизации риска выбирайте дефлекторы с широкими продухами и не допускайте длительных простоев котла в мороз.

Как выбрать дефлектор: ЦАГИ или Григоровича?

Для большинства бытовых применений разница между ЦАГИ и Григоровича несущественна. ЦАГИ имеет лучшие аэродинамические характеристики, подтверждённые математическим расчётом, и чуть более высокий КПД усиления тяги. Григоровича проще в изготовлении, дешевле и легче. Если бюджет ограничен — берите Григоровича. Если хотите максимальную эффективность — ЦАГИ.

Как понять, что дефлектор нужен именно мне?

Установка дефлектора оправдана, если вы наблюдаете хотя бы один из следующих признаков: дым иногда идёт в помещение; при сильном ветре тяга ухудшается или пламя задувается; в трубу попадает дождь или снег; в дымоходе периодически появляются птицы или мусор; расход топлива кажется завышенным. Если ни одного из этих признаков нет — дефлектор всё равно будет полезен как профилактическая мера, но срочной необходимости нет.

Можно ли сделать дефлектор своими руками?

Да, это реально. Дефлектор ЦАГИ или Григоровича можно изготовить из листовой нержавеющей стали по стандартным чертежам. В интернете доступны расчётные таблицы и схемы выкроек. Для изготовления нужны базовые навыки работы с листовым металлом. Главное — точно выдержать пропорции и надёжно соединить элементы. Самодельный дефлектор из качественной нержавейки будет работать не хуже заводского, но потребует времени на изготовление.

Производители и что выбрать

На российском рынке представлены как отечественные, так и зарубежные производители дефлекторов. Среди российских брендов, работающих в сегменте дымоходных систем, — Феррум, Craft, Schiedel (производство локализовано). Европейские производители представлены преимущественно в премиальном сегменте.

При выборе производителя обращайте внимание на: наличие сертификата соответствия, точность геометрии изделия (проверяется визуально — швы ровные, без зазубрин), толщину металла (для нержавейки — не менее 0,5 мм, оптимально 0,8–1 мм), наличие комплекта крепежа в комплекте.

Компания Мистер Печман реализует дефлекторы оптом и в розницу с доставкой по всей России. В каталоге представлены модели из нержавеющей стали AISI 304 в диаметрах от 100 до 300 мм — для банных печей, каминов, твердотопливных и газовых котлов. Если вы не уверены, какой тип и размер подойдёт именно для вашей системы, специалисты помогут с подбором.
