Что такое обвязка котла и почему без неё не обойтись

Когда речь заходит о твердотопливном котле, большинство владельцев частных домов сосредотачиваются на выборе самого агрегата: мощность, тип топлива, производитель. Между тем сам котёл — это лишь источник тепла, и без грамотно спроектированной обвязки он превращается в потенциально опасное устройство. Я занимаюсь темой отопительных систем много лет и могу сказать прямо: большинство аварий, от закипания теплоносителя до разрушения теплообменника, происходят не из-за плохого котла, а из-за неправильной или отсутствующей обвязки.

Мнение эксперта Мистер Печман

Мистер Печман — производитель и поставщик отопительного оборудования с собственным производством — рекомендует: не экономьте на обвязке твердотопливного котла. Практика показывает, что правильно подобранный комплект обвязки с трёхходовым клапаном, буферной ёмкостью и группой безопасности увеличивает ресурс котла в полтора-два раза, снижает расход топлива на 20-30% и полностью исключает риск аварийных ситуаций. В нашем ассортименте представлены все необходимые компоненты: от групп безопасности и расширительных баков до циркуляционных насосов и теплоаккумуляторов. Доставляем по всей России из Нижнего Новгорода. Если вы не уверены в выборе схемы или комплектующих — наши специалисты помогут подобрать оптимальное решение под вашу систему.

Обвязка твердотопливного котла — это совокупность трубопроводов, запорно-регулирующей арматуры, приборов безопасности, контрольно-измерительных устройств и вспомогательного оборудования, которые обеспечивают безопасную, эффективную и управляемую работу котла в составе системы отопления. Если провести аналогию: котёл — это сердце системы, а обвязка — кровеносная система с клапанами, регуляторами и защитными механизмами.

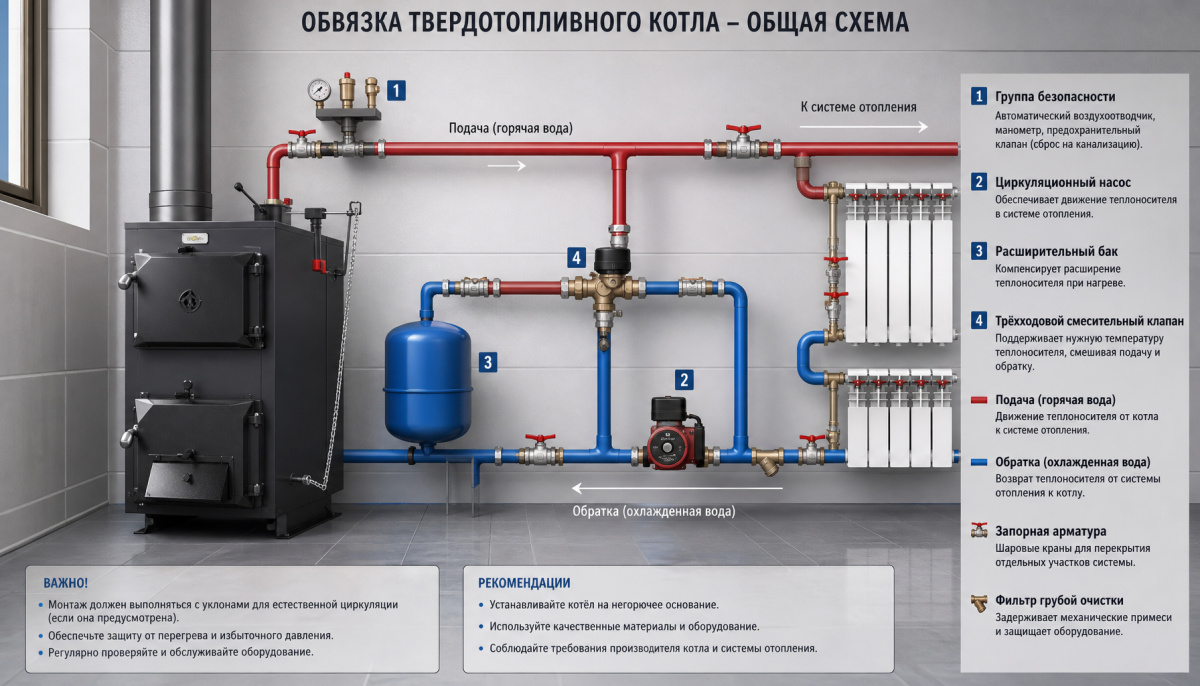

Общий вид правильно выполненной обвязки твердотопливного котла в котельной частного дома — видны котёл, группа безопасности на подаче, циркуляционный насос на обратке, расширительный бак, трёхходовой смесительный клапан и трубопроводы с запорной арматурой

Задачи обвязки можно разделить на четыре ключевых направления:

Обвязка применяется в частных жилых домах, на дачах с сезонным отоплением, в производственных помещениях, фермерских хозяйствах и промышленных котельных. Полная обвязка необходима при мощности котла от 25 кВт и выше, при использовании закрытой системы отопления, при наличии нескольких отопительных контуров (радиаторы, тёплый пол, ГВС), а также при установке пиролизных и пеллетных котлов, требовательных к температурному режиму.

Чем твердотопливный котёл отличается от газового и почему это важно для обвязки

Принципиальное отличие ТТ-котла от газового или электрического заключается в инерционности горения. Газовый котёл можно мгновенно отключить, перекрыв подачу газа. Электрический — отключив питание. Твердотопливный котёл после загрузки топлива продолжает гореть до полного прогорания, и никакой кнопкой этот процесс не остановить. Именно из этой особенности вытекают все специфические требования к обвязке.

Разберём ключевые физические особенности ТТ-котла, которые должна учитывать схема обвязки:

Инерционность горения

После розжига котёл работает в режиме нарастающей теплоотдачи. Пик температуры теплоносителя приходится на середину цикла горения. Если система отопления не успевает «принять» всё выработанное тепло, температура в котловом контуре продолжает расти. При достижении 95-100°C теплоноситель начинает кипеть — это сопровождается резким ростом давления и риском разрушения системы.

Риск перегрева и закипания

Это главная угроза для ТТ-котла. Закипание происходит, когда теплоотдача котла превышает теплосъём системой. Причины: неправильно подобранная мощность котла, перебои с циркуляцией теплоносителя (отключение электричества, засор насоса), слишком малый объём системы. Последствия — от срабатывания предохранительного клапана до разрушения теплообменника и, в критических случаях, взрыва парового котла.

Проблема конденсата при холодной обратке

Если температура теплоносителя на входе в котёл (обратка) ниже 55-60°C, на холодных стенках теплообменника образуется конденсат. Сам по себе конденсат — это кислотный раствор, который агрессивно разрушает металл. Кроме того, при сгорании дров и угля выделяются смолистые вещества, которые вместе с конденсатом образуют деготь — плотные смоляные отложения, забивающие дымоход и снижающие КПД котла. Именно поэтому в обвязке ТТ-котла обязателен термосмесительный клапан, поддерживающий температуру обратки не ниже 55°C.

Неравномерность теплоотдачи

Цикл работы ТТ-котла делится на фазы: розжиг (низкая теплоотдача), активное горение (пиковая теплоотдача), догорание (снижение теплоотдачи), прогорание (минимальная теплоотдача до следующей загрузки). Эта неравномерность создаёт «качели» температуры в системе, что некомфортно для жильцов и вредно для оборудования. Решение — буферная ёмкость (теплоаккумулятор), которая накапливает тепло в пик горения и отдаёт его в период прогорания.

Зависимость от электропитания

Современные системы отопления с ТТ-котлом используют циркуляционный насос, автоматику управления, электрические приводы клапанов. При отключении электричества циркуляция теплоносителя прекращается, и котёл, продолжающий гореть, начинает перегреваться. Это требует либо резервирования питания (ИБП, генератор), либо проектирования системы с возможностью естественной циркуляции теплоносителя.

Из чего состоит обвязка: полный состав оборудования

Состав обвязки зависит от схемы, мощности котла и набора потребительских контуров. Рассмотрим все элементы подробно.

Обязательные элементы

Группа безопасности — это блок из трёх устройств, установленный на подаче котла: предохранительный клапан, манометр и автоматический воздухоотводчик. Без неё эксплуатация котла в закрытой системе отопления недопустима.

Расширительный бак — компенсирует тепловое расширение теплоносителя при нагреве. В открытых системах это открытый бак в высшей точке системы, в закрытых — мембранный бак с воздушной камерой.

Циркуляционный насос — обеспечивает принудительное движение теплоносителя по контурам. В системах с ТТ-котлом рекомендуется устанавливать насос на обратной линии.

Термосмесительный (трёхходовой) клапан — поддерживает температуру обратки не ниже 55-60°C, защищая котёл от конденсата. Это специфический элемент именно для ТТ-котлов, которого нет в обвязке газовых агрегатов.

Дополнительные элементы

Буферная ёмкость (теплоаккумулятор) — накапливает излишки тепла при активном горении и отдаёт их системе после прогорания. Особенно важна для пиролизных котлов и котлов длительного горения.

Гидравлический разделитель (гидрострелка) — обеспечивает гидравлическую развязку котлового контура и контуров потребителей при наличии трёх и более независимых насосных групп.

Смесительные узлы — применяются для контура тёплого пола, где температура теплоносителя должна быть ограничена до 40-45°C, тогда как котёл работает при 70-80°C.

Бойлер косвенного нагрева — для обеспечения горячего водоснабжения от ТТ-котла без прямого контакта воды системы отопления с водопроводной водой.

Запорно-регулирующая арматура

Включает шаровые краны (для перекрытия потоков при обслуживании), обратные клапаны (предотвращают обратный ток теплоносителя), балансировочные клапаны (для гидравлической балансировки контуров), грязевые фильтры (защита насоса и котла от механических загрязнений), а также разъёмные соединения — «американки» — для возможности демонтажа оборудования без слива системы.

Контрольно-измерительные приборы

Манометры (контроль давления в системе, диапазон 0-4 бар), термометры (контроль температуры подачи и обратки), термостаты (управление насосом и клапанами по температуре). В современных системах применяются цифровые контроллеры с датчиками температуры на котле, буфере и контурах.

Трубопроводы и фитинги

Выбор материала труб — один из ключевых вопросов при монтаже. Первый метр от патрубков котла выполняется строго из металла (сталь или медь), поскольку при закипании температура теплоносителя может превысить 100°C, что приведёт к разрушению полимерных труб. Далее допускается использование армированного полипропилена, металлопластика или нержавеющей стали.

Материал трубы Максимальная рабочая температура Рабочее давление Применение в обвязке ТТ-котла
Сталь (чёрная, оцинкованная) до 150°C до 10 бар Везде, включая зону котла
Медь до 200°C до 10 бар Везде, включая зону котла
Нержавеющая сталь (гофрированная) до 110°C до 6 бар Контуры потребителей
Полипропилен армированный (стекловолокно) до 95°C до 6 бар Контуры потребителей, не у котла
Металлопластик (PEX-Al-PEX) до 95°C до 6 бар Контуры потребителей
Полипропилен без армирования до 70°C до 3 бар ЗАПРЕЩЕНО в системах ТТ-котла

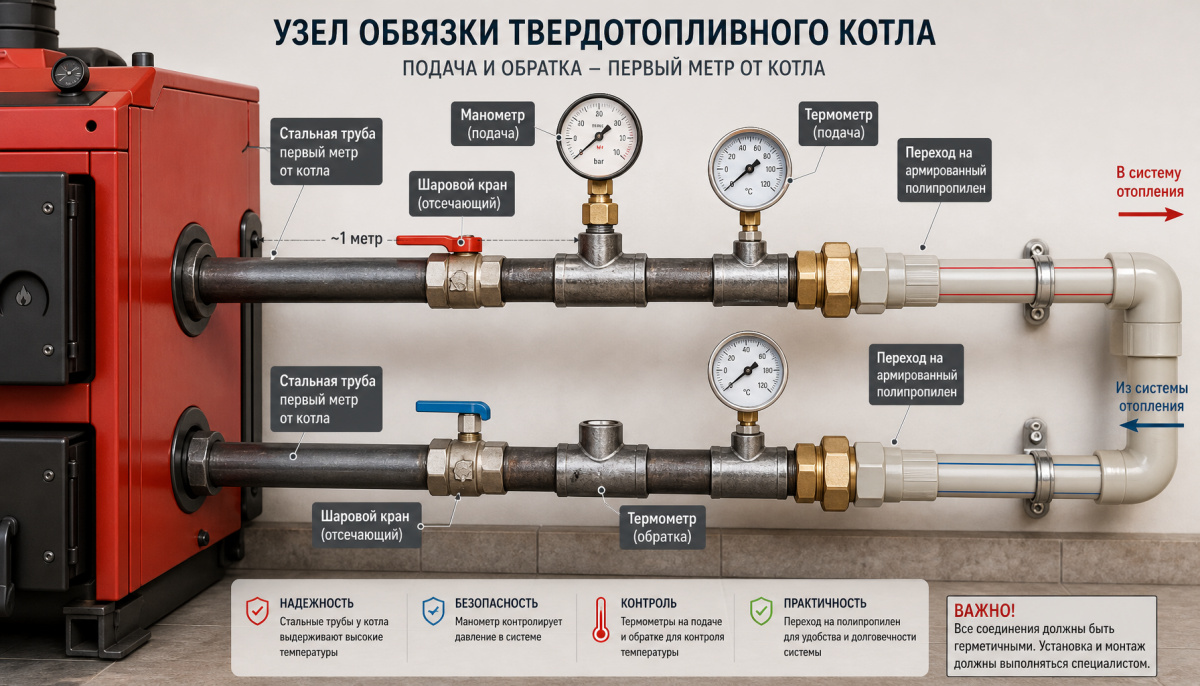

Крупный план узла обвязки твердотопливного котла — видны стальные трубы первого метра от котла, переход на армированный полипропилен, шаровые краны, манометр и термометр на подаче и обратке

Как работает система: принцип движения теплоносителя

Понимание гидравлики системы поможет вам разобраться в схемах и осознанно принять решения при монтаже. Рассмотрим базовый принцип работы.

Котёл нагревает теплоноситель в теплообменнике. Горячий теплоноситель по подающему трубопроводу движется к радиаторам и другим отопительным приборам, отдаёт тепло воздуху помещения и по обратному трубопроводу возвращается в котёл для повторного нагрева. Циркуляционный насос обеспечивает непрерывное движение теплоносителя по этому кругу.

Термосмесительный клапан формирует малый котловой контур: часть горячего теплоносителя с подачи подмешивается к холодной обратке, поднимая её температуру до 55-60°C перед входом в котёл. Как только котёл прогревается, клапан постепенно открывает подачу холодной обратки в котёл, переводя систему в полноценный режим работы.

При наличии буферной ёмкости схема работает иначе. Котловой насос прокачивает теплоноситель через котёл и буфер — это первичный контур. Насосы контуров потребителей (радиаторы, тёплый пол) забирают теплоноситель из буфера и возвращают его обратно — это вторичные контуры. Такая схема позволяет котлу работать в оптимальном режиме максимальной загрузки, накапливая тепло в буфере, а потребители получают тепло равномерно, независимо от фазы горения.

Работа в аварийном режиме. При отключении электричества насос останавливается. Если система спроектирована с возможностью естественной циркуляции (правильные уклоны, достаточные диаметры труб, открытый расширительный бак), теплоноситель продолжает двигаться самотёком за счёт разности плотностей горячей и холодной воды. Если система закрытая и естественная циркуляция не предусмотрена — необходим ИБП для насоса или аварийный контур охлаждения.

Схемы обвязки твердотопливного котла: полный обзор

По типу циркуляции теплоносителя

Открытая система с естественной циркуляцией (самотёчная) — старейший и простейший тип. Теплоноситель движется самотёком за счёт разности плотностей горячей и холодной воды. Расширительный бак открытый, установлен в высшей точке системы (как правило, на чердаке). Система полностью энергонезависима — работает при отключении электричества.

Требования к самотёчной системе жёсткие: трубы большого диаметра (DN40-50 мм для главного стояка), строгое соблюдение уклонов (не менее 0,005, то есть 5 мм на 1 метр длины), котёл должен быть расположен ниже радиаторов. Минусы: медленный прогрев, большие диаметры труб, сложность монтажа, испарение теплоносителя из открытого бака, риск замерзания бака на неотапливаемом чердаке.

Закрытая система с принудительной циркуляцией — современный стандарт. Мембранный расширительный бак, циркуляционный насос, группа безопасности. Трубы меньшего диаметра (DN15-25 мм), быстрый прогрев, возможность регулировки температуры. Минус — зависимость от электричества.

Комбинированная система — закрытая система с принудительной циркуляцией, но спроектированная с возможностью перехода в гравитационный режим при отключении насоса. Требует правильных уклонов, достаточных диаметров труб и обратного клапана, который не создаёт значительного сопротивления при естественной циркуляции (лепестковый, а не пружинный). Это оптимальный вариант для частного дома, где возможны перебои с электричеством.

Параметр Открытая (ЕЦ) Закрытая (ПЦ) Комбинированная
Энергонезависимость Полная Нет Частичная
Диаметр труб DN40-50 DN15-25 DN25-32
Скорость прогрева Медленная Быстрая Быстрая
Возможность регулировки Ограниченная Полная Полная
Сложность монтажа Высокая Средняя Средняя
Испарение теплоносителя Есть Нет Нет
Риск замерзания бака Есть (чердак) Нет Нет

По схеме разводки трубопроводов

Однотрубная схема — радиаторы подключены последовательно, теплоноситель проходит через них один за другим. Простая в монтаже, экономичная по расходу труб. Существенный минус: каждый последующий радиатор получает теплоноситель холоднее предыдущего — неравномерный прогрев помещений. Применяется в небольших домах до 80-100 м² при условии правильного подбора радиаторов с учётом снижения температуры.

Двухтрубная схема — к каждому радиатору подходит отдельная подающая труба, и от каждого отходит обратная. Все радиаторы получают теплоноситель одинаковой температуры. Равномерный прогрев, возможность индивидуальной регулировки каждого радиатора. Расход труб больше, но это стандарт для современных систем отопления.

Лучевая (коллекторная) схема — от центрального коллектора к каждому радиатору или зоне тёплого пола прокладывается отдельная пара труб. Максимальная гибкость в регулировке, удобство обслуживания. Применяется в многоэтажных домах и при наличии тёплого пола. Требует коллекторного шкафа и большего расхода труб.

По конфигурации контуров

Одноконтурная схема — котёл + радиаторы. Простейший вариант, подходит для небольших домов без ГВС от котла и без тёплого пола. Минимальный состав оборудования, простой монтаж.

Двухконтурная схема с бойлером косвенного нагрева — к системе отопления добавляется бойлер ГВС с теплообменником (змеевиком). Горячая вода для бытовых нужд нагревается через стенку теплообменника, не смешиваясь с теплоносителем системы отопления. Бойлер подключается через трёхходовой клапан с приоритетом: при необходимости нагреть воду в бойлере весь поток теплоносителя направляется через его змеевик.

Схема с буферной ёмкостью (теплоаккумулятором) — наиболее рекомендуемая схема для ТТ-котлов. Котёл работает в режиме максимальной эффективности, заряжая буфер. Из буфера тепло равномерно распределяется по контурам потребителей. Подробнее об этой схеме — в разделе о специфических защитных схемах.

Схема с тёплым полом — тёплый пол требует температуры теплоносителя 35-45°C, тогда как котёл работает при 70-80°C. Для понижения температуры используется смесительный узел: трёхходовой клапан подмешивает остывший теплоноситель из обратки тёплого пола к горячей подаче. Обязательно ограничение температуры до 45°C во избежание перегрева напольного покрытия.

Многоконтурная схема — объединяет радиаторы, тёплый пол, ГВС и буфер. Требует гидравлического разделителя (гидрострелки) или самого буфера в качестве гидроразделителя, нескольких циркуляционных насосов, коллекторов подачи и обратки. Это полноценная система для дома площадью от 150 м² и выше.

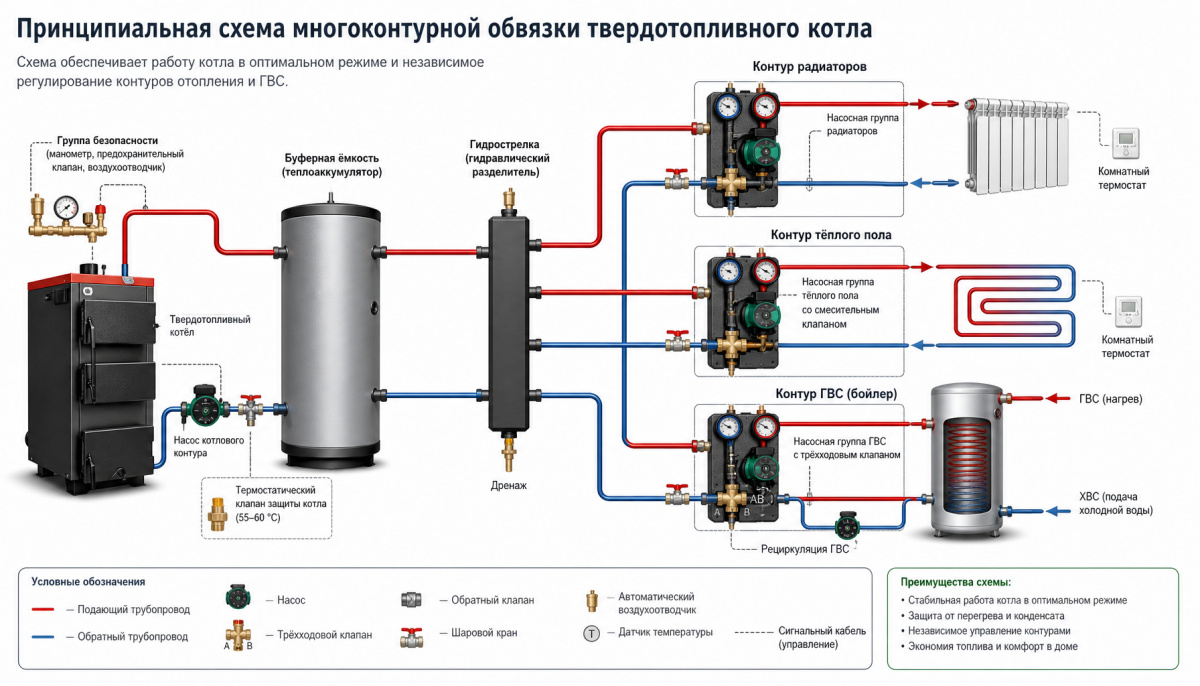

Принципиальная схема многоконтурной обвязки твердотопливного котла — схематично показаны котёл, буферная ёмкость, гидрострелка, контуры радиаторов, тёплого пола и бойлера ГВС с насосными группами и трёхходовыми клапанами

Специфические защитные схемы для ТТ-котлов

Схема с термосмесительным клапаном и малым контуром циркуляции — это базовая защитная схема для любого ТТ-котла. Трёхходовой клапан установлен на обратке котла. При холодной системе клапан полностью закрыт на обратку от радиаторов и направляет теплоноситель по малому кругу: котёл — клапан — обратка котла. Котёл быстро прогревается до рабочей температуры. Как только температура обратки достигает 55-60°C (уставка термоэлемента клапана), клапан начинает открываться, постепенно добавляя холодный теплоноситель из системы. Это простое и надёжное решение, которое должно быть в любой системе с ТТ-котлом.

Схема с теплоаккумулятором — двухконтурная схема, где первичный контур (котёл — теплоаккумулятор) и вторичный контур (теплоаккумулятор — потребители) гидравлически независимы. Между котлом и теплоаккумулятором рекомендуется предусмотреть гравитационную петлю для естественной циркуляции при отключении электричества: котёл продолжает гореть, а теплоноситель самотёком движется в буфер, предотвращая закипание. Это наиболее безопасная схема для ТТ-котла.

Схема аварийного охлаждения — применяется в системах без буфера или как дополнительная защита. В котёл встраивается охлаждающий змеевик (или используется специальный патрубок, предусмотренный производителем). При перегреве теплоносителя термостатический клапан открывает подачу холодной водопроводной воды через змеевик, отводя излишки тепла. Нагретая вода сбрасывается в канализацию. Эта схема работает без электричества, что делает её надёжной аварийной защитой.

Схема с гидравлическим разделителем (гидрострелкой) — применяется при наличии трёх и более независимых контуров с отдельными насосами. Гидрострелка — это вертикальный цилиндрический сосуд с патрубками для котлового насоса и насосов контуров. Скорость теплоносителя в ней не превышает 0,1-0,2 м/с, что обеспечивает гидравлическую развязку: насосы контуров не мешают работе котлового насоса и друг другу.

Схемы при использовании нескольких котлов

ТТ-котёл + электрокотёл — одна из наиболее популярных комбинаций в России. ТТ-котёл обеспечивает основной обогрев, электрокотёл автоматически включается, когда температура теплоносителя падает ниже заданного уровня (ночью, после прогорания топлива). Это позволяет использовать ночной тариф на электроэнергию и поддерживать комфортную температуру без ночных закладок топлива. Котлы подключаются параллельно через обратные клапаны для предотвращения обратного тока теплоносителя.

ТТ-котёл + газовый котёл — схема резервирования. ТТ-котёл работает как основной источник тепла, газовый включается автоматически при снижении температуры в системе. Требует согласования гидравлики и автоматики управления.

ТТ-котёл + тепловой насос — перспективная комбинация для снижения расхода топлива. Тепловой насос обеспечивает базовую тепловую нагрузку при умеренных морозах, ТТ-котёл включается в пиковые морозы. Обязательно наличие буферной ёмкости как гидравлического разделителя.

Схемы для конкретных типов котлов

Пиролизный котёл — наиболее требователен к температуре обратки. Минимальная температура обратки — 65°C, иначе конденсат и деготь разрушают котёл в течение одного-двух сезонов. Обязателен термосмесительный клапан с уставкой 65-70°C. Рекомендуется буферная ёмкость для обеспечения стабильного режима работы.

Котёл длительного горения (типа Stropuva, Bullerjan) — работает при пониженной мощности горения в течение длительного времени. Специфика: небольшой объём воды в теплообменнике, чувствительность к качеству теплоносителя. Рекомендуется схема с буфером и естественной циркуляцией между котлом и буфером.

Пеллетный котёл — оснащён автоматикой, шнековой подачей топлива, электронным управлением. Обвязка аналогична газовому котлу по сложности, но с учётом инерционности горения. Буфер желателен, но не обязателен при наличии надёжного электропитания. Обязателен термосмесительный клапан.

Классический котёл на дровах и угле — базовая схема с термосмесительным клапаном, группой безопасности, расширительным баком и насосом. Для домов от 100 м² рекомендуется добавить буферную ёмкость.

Выбор схемы по площади дома

До 100 м² — упрощённая схема без буфера: котёл, группа безопасности, расширительный бак, насос, трёхходовой клапан, двухтрубная разводка радиаторов. Мощность котла: 10-12 кВт (из расчёта 100 Вт/м² с запасом).

100-200 м² — схема с буфером и двумя контурами (радиаторы + тёплый пол или ГВС). Мощность котла: 15-25 кВт. Объём буфера: 500-750 литров. Гидрострелка или буфер как гидроразделитель.

Свыше 200 м² — многоконтурная схема с гидрострелкой, несколькими насосными группами, буфером от 750 литров и выше. Мощность котла: 25-50 кВт и более. Обязательна полноценная проектная документация.

Компоненты обвязки: характеристики, параметры, выбор

Группа безопасности: три прибора, которые спасают жизнь

Группа безопасности устанавливается на подающем трубопроводе, как можно ближе к котлу (не далее 0,5 метра от патрубка подачи) и до первой запорной арматуры. Это принципиально важно: если установить шаровой кран между котлом и группой безопасности, кто-то может случайно перекрыть его, лишив систему защиты.

Предохранительный клапан — срабатывает при превышении давления в системе выше уставки и сбрасывает теплоноситель. Стандартная уставка для бытовых систем — 2,5 или 3 бар. Выбирается исходя из максимально допустимого давления для котла (указано в паспорте). Клапан должен иметь трубку сброса, направленную в поддон или канализацию — горячий теплоноситель под давлением опасен.

Манометр — показывает текущее давление в системе. Диапазон измерения 0-4 бар, класс точности 1,5-2,5. Рабочее давление в системе должно составлять 1,0-1,5 бар в холодном состоянии и не превышать 2,0-2,5 бар при рабочей температуре.

Автоматический воздухоотводчик — удаляет воздух из верхней точки системы (которой является подача котла). Поплавковый тип, угловой или прямой. Важно: воздухоотводчик должен быть закрыт колпачком в нормальном режиме работы — при отсутствии колпачка он загрязняется и перестаёт работать.

Расширительный бак: расчёт и установка

При нагреве воды с 20°C до 80°C её объём увеличивается примерно на 2,8%. Для антифриза на основе пропиленгликоля коэффициент расширения выше — около 4-5% на тот же перепад температур. Расширительный бак должен принять этот дополнительный объём без критического роста давления.

Формула расчёта объёма мембранного расширительного бака:

V_бак = (V_сист × e × k) / (1 - P_нач / P_макс)

Где: V_сист — объём теплоносителя в системе (литры); e — коэффициент расширения теплоносителя (для воды 0,034 при нагреве до 80°C, для пропиленгликоля 0,05); k — коэффициент запаса 1,2; P_нач — начальное давление подкачки воздушной камеры бака (бар, обычно равно статическому давлению системы); P_макс — давление срабатывания предохранительного клапана (бар).

На практике для упрощённого расчёта принимают объём бака равным 10-15% от объёма теплоносителя в системе. Для системы с объёмом 100 литров потребуется бак 12-15 литров.

Мембранный расширительный бак устанавливается на обратной линии, перед циркуляционным насосом. Это обеспечивает стабильное давление на всасывающем патрубке насоса и исключает кавитацию. Давление подкачки воздушной камеры бака должно быть равно статическому давлению системы минус 0,2 бар.

Циркуляционный насос: подбор и монтаж

Насос подбирается по двум параметрам: производительность (объёмный расход теплоносителя, м³/ч) и напор (преодолеваемые гидравлические потери, м вод. ст.).

Расчёт производительности: G = Q / (c × ΔT × ρ)

Где: Q — тепловая мощность контура (Вт); c — удельная теплоёмкость воды (4186 Дж/кг·К); ΔT — разность температур подачи и обратки (обычно 20°C для радиаторного контура); ρ — плотность воды (1000 кг/м³).

Для котла мощностью 20 кВт с перепадом температур 20°C: G = 20000 / (4186 × 20) = 0,239 кг/с = 0,86 м³/ч.

Напор определяется по результатам гидравлического расчёта системы. Для типовой системы дома 100-150 м² напор составляет 2-4 м вод. ст.

Насос устанавливается на обратной линии перед котлом, ротором строго горизонтально. Вертикальная установка ротора приводит к тому, что воздух скапливается в нижней части корпуса, подшипники работают без смазки и насос быстро выходит из строя.

Обязательно устанавливается байпас с обратным клапаном — параллельная линия, по которой теплоноситель может двигаться при отключении насоса (режим естественной циркуляции). Перед насосом — сетчатый фильтр-грязевик для защиты от механических частиц.

Модель насоса Производительность Напор Мощность Класс энергоэффективности Применение
Grundfos UPS 25-40 до 2,5 м³/ч до 4 м 45-75 Вт D Дома до 100 м²
Grundfos ALPHA2 25-40 до 2,5 м³/ч до 4 м 3-34 Вт A Дома до 100 м²
Wilo Star-RS 25/6 до 3,5 м³/ч до 6 м 40-90 Вт D Дома 100-200 м²
Wilo Yonos PICO 25/1-6 до 3,5 м³/ч до 6 м 4-45 Вт A Дома 100-200 м²
DAB EVOSTA 40-70/180 до 4,0 м³/ч до 7 м 5-50 Вт A Дома 150-250 м²

Термосмесительный клапан: сердце защиты котла от конденсата

Трёхходовой термосмесительный клапан — это устройство, которое смешивает горячий теплоноситель с подачи котла с холодным теплоносителем из обратки таким образом, чтобы на входе в котёл температура была не ниже заданного значения (55-60°C для дровяных котлов, 65°C для пиролизных).

Принцип работы термостатического клапана прост: термоэлемент (восковой цилиндр или биметаллическая пластина) расширяется при нагреве и перекрывает подачу холодного теплоносителя из обратки. При холодной системе весь теплоноситель циркулирует по малому кругу (котёл — клапан — обратка котла), быстро прогревая котёл. По мере прогрева клапан открывается и начинает добавлять теплоноситель из системы.

Типы привода клапана:

Готовые термомеханические узлы подмеса — Laddomat 21 (Швеция) и Termovar (Словакия) — представляют собой полностью скомпонованный блок: трёхходовой клапан, термостатический патрон, циркуляционный насос и обратный клапан в одном корпусе. Удобны для монтажа, надёжны в работе. Laddomat 21 выпускается с уставками 57°C и 72°C.

Буферная ёмкость: как рассчитать и подключить

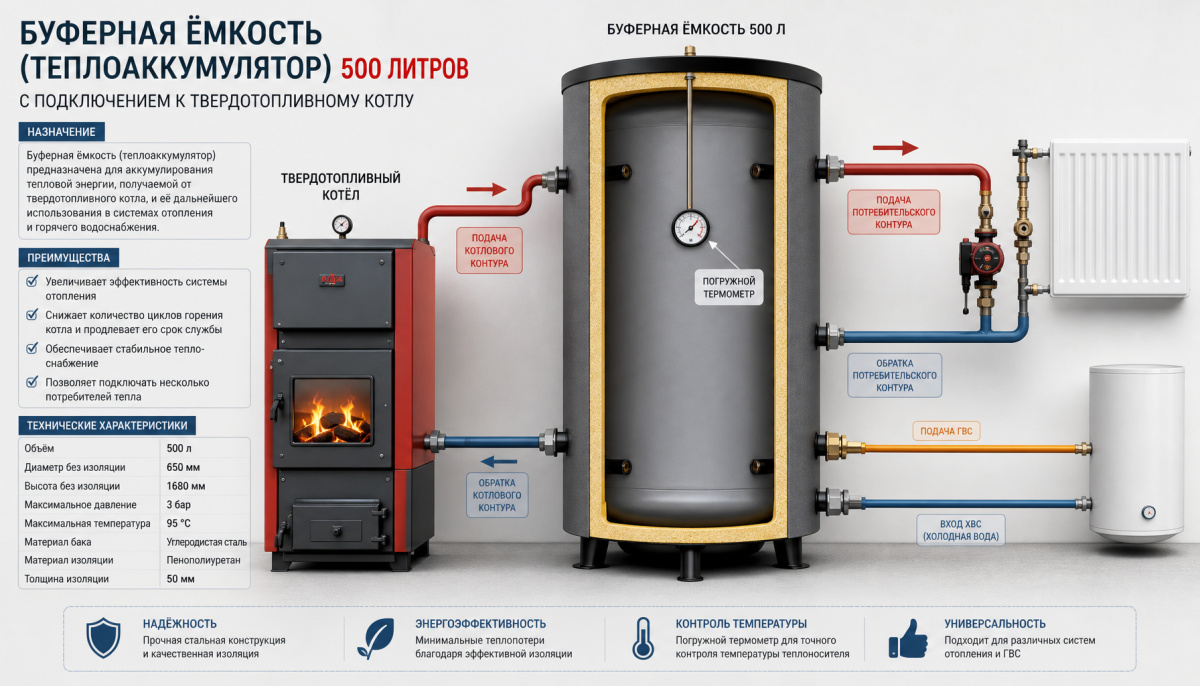

Теплоаккумулятор (буфер) — это утеплённый бак из стали толщиной 3-4 мм, объёмом от 200 до 5000 литров. Он накапливает тепловую энергию при активном горении котла и отдаёт её системе после прогорания, обеспечивая равномерное теплоснабжение в течение 8-24 часов.

Расчёт объёма буфера выполняется по формуле теплового баланса:

V_буфер = Q_котла × t_горения / (c × ρ × ΔT)

Где: Q_котла — мощность котла (кВт); t_горения — продолжительность активного горения одной закладки (часы); c — удельная теплоёмкость воды (1,163 кВт·ч/(м³·°C)); ΔT — разность температур заряда и разряда буфера (обычно 40°C: от 80°C до 40°C).

Упрощённое правило: 20-30 литров буфера на 1 кВт мощности котла. Для котла 20 кВт — буфер 400-600 литров.

Схема подключения: котловой насос прокачивает теплоноситель через котёл и верхний патрубок буфера. Из нижнего патрубка теплоноситель возвращается в котёл. Насосы контуров потребителей забирают горячий теплоноситель из верхнего патрубка буфера и возвращают остывший в нижний патрубок. Таким образом, буфер является гидравлическим разделителем между котловым и потребительскими контурами.

Современные буферные ёмкости могут оснащаться встроенными змеевиками: один для нагрева воды ГВС (заменяет бойлер косвенного нагрева), другой для подключения солнечных коллекторов. Это позволяет создать компактную многофункциональную систему.

Гидравлический разделитель: когда и зачем

Гидрострелка обязательна, когда в системе три и более независимых контура с отдельными насосами. Без неё насосы будут «мешать» друг другу: более мощный насос будет «продавливать» теплоноситель через другие контуры в обратном направлении.

Гидрострелка рассчитывается таким образом, чтобы скорость теплоносителя в её проходном сечении не превышала 0,1-0,2 м/с. При такой скорости гидравлическое сопротивление стрелки пренебрежимо мало, и каждый насос работает независимо.

Диаметр гидрострелки: D = √(4 × G_макс / (π × v_макс)), где G_макс — суммарный расход всех контуров (м³/с), v_макс = 0,1 м/с.

Современная альтернатива отдельной гидрострелке — коллектор-гидрострелка, совмещающий функции распределительного коллектора и гидравлического разделителя в одном корпусе. Компактнее и удобнее для монтажа.

Трубопроводы: правило первого метра и выбор материала

Правило первого метра — одно из важнейших при монтаже обвязки ТТ-котла. Первый метр трубопровода от патрубков котла должен быть выполнен из металла: стальной трубы или медной. Причина: при закипании теплоносителя температура в котловом контуре может достигать 110-115°C и выше. Любой полимер при такой температуре размягчается и разрушается. Сталь и медь выдержат эти условия.

Диаметр трубопроводов рассчитывается исходя из допустимой скорости теплоносителя 0,3-0,7 м/с. Слишком низкая скорость — большие диаметры и высокая стоимость. Слишком высокая — шум в трубах и повышенные гидравлические потери. Диаметр труб у котла не должен быть меньше диаметра патрубков котла — это прямо запрещено производителями.

Тепловое расширение стальных труб составляет 1,2 мм на 1 метр при нагреве на 100°C. Для длинных прямых участков необходимы П-образные или сильфонные компенсаторы. Трубопроводы в неотапливаемых помещениях (подвал, чердак, проходы через стены) должны быть теплоизолированы — скорлупой из вспененного полиэтилена или каменной ваты.

Теплоноситель: вода или антифриз

Выбор теплоносителя — важное решение, влияющее на все элементы системы.

Вода — идеальный теплоноситель с точки зрения теплоёмкости и совместимости с оборудованием. Требования: жёсткость не более 7 мг-экв/л (мягкая вода), pH 7,0-8,5, деаэрация (удаление растворённого кислорода). Жёсткая вода при нагреве образует накипь на теплообменнике, снижающую КПД и ускоряющую коррозию. Для умягчения воды используются фильтры или специальные реагенты.

Антифриз на основе пропиленгликоля — безопасный для людей и животных, допускается в жилых домах. Температура замерзания: 30%-й раствор — до -15°C, 40%-й — до -25°C. Теплоёмкость ниже, чем у воды, на 10-15%, поэтому насос и трубы должны быть подобраны с запасом. Уплотнения из паронита и льна не совместимы с гликолем — необходимы уплотнения из фторопласта или специальные пасты.

Антифриз на основе этиленгликоля — токсичен, канцерогенен. Запрещён в жилых домах и системах, где возможен контакт с питьевой водой. Допускается только в производственных помещениях, гаражах, теплицах. Температура замерзания аналогична пропиленгликолю.

Антифриз необходимо менять каждые 5 лет — за это время ингибиторы коррозии разрушаются, и жидкость начинает агрессивно воздействовать на металл. Качество антифриза проверяется рефрактометром (концентрация) и тест-полосками (pH, наличие ингибиторов).

Расчёты для правильной обвязки

Тепловой расчёт

Расчёт тепловой нагрузки здания — отправная точка для всего проектирования. Упрощённый метод укрупнённых показателей: для средней полосы России (Нижегородская область) удельная тепловая нагрузка составляет 80-120 Вт/м² для хорошо утеплённого дома и 130-180 Вт/м² для дома с недостаточной теплоизоляцией.

Тип здания Удельная нагрузка, Вт/м² Пример: дом 150 м²
Дом с хорошей теплоизоляцией (соответствует СП 50.13330) 70-90 10,5-13,5 кВт
Дом со средней теплоизоляцией 100-120 15-18 кВт
Дом со слабой теплоизоляцией (старый фонд) 130-180 19,5-27 кВт
Производственное помещение 50-80 7,5-12 кВт

Мощность котла подбирается с коэффициентом запаса 1,2-1,3 для обеспечения прогрева дома после длительного отсутствия и работы в самые холодные дни.

Гидравлический расчёт

Расчёт расхода теплоносителя по формуле: G = Q / (c × ΔT)

Где: Q — тепловая мощность контура (Вт); c — удельная теплоёмкость воды (4186 Дж/кг·К); ΔT — разность температур подачи и обратки (°C).

Для радиаторного контура принимается ΔT = 20°C (подача 80°C, обратка 60°C). Для контура тёплого пола ΔT = 10°C (подача 45°C, обратка 35°C).

Потери давления в системе рассчитываются как сумма потерь в трубопроводах (по формуле Дарси-Вейсбаха или по удельным потерям из таблиц) и потерь в арматуре (по коэффициентам местного сопротивления). Для типовой системы дома 100-150 м² суммарные потери составляют 2-5 м вод. ст.

Расчёт диаметров трубопроводов

Диаметр трубы определяется из условия обеспечения расчётного расхода при допустимой скорости 0,3-0,7 м/с:

d = √(4 × G / (π × v × ρ))

Для расхода 0,86 м³/ч (котёл 20 кВт) и скорости 0,5 м/с: d = √(4 × 0,000239 / (3,14 × 0,5)) = 0,0247 м = 24,7 мм. Принимается труба DN25.

Тепловая нагрузка контура, кВт Расчётный расход, м³/ч Рекомендуемый диаметр
до 5 до 0,22 DN15 (3/4")
5-10 0,22-0,43 DN20 (3/4" - 1")
10-20 0,43-0,86 DN25 (1")
20-35 0,86-1,5 DN32 (1 1/4")
35-60 1,5-2,6 DN40 (1 1/2")
60-100 2,6-4,3 DN50 (2")

Нормативная база и требования к котельной

Нормативные документы

Монтаж системы отопления с твердотопливным котлом регулируется следующими нормативными документами:

Требования к помещению котельной

Котельная для ТТ-котла мощностью до 30 кВт может располагаться в отдельном помещении жилого дома. Минимальные требования:

Противопожарные отступы от котла: до задней стенки — не менее 0,5 м, до боковых стен — не менее 0,7 м, до фронтальной части (дверцы топки) — не менее 1,25 м, до потолка — не менее 1,2 м. Точные значения указываются в паспорте котла.

Пол котельной должен быть из негорючего материала (бетон, плитка). Перед топочной дверцей укладывается стальной лист размером не менее 500×700 мм. Стены, примыкающие к котлу, должны быть из негорючих материалов или защищены негорючей облицовкой.

Дымоход для ТТ-котла: сечение рассчитывается по мощности котла (ориентировочно 8-10 см² на 1 кВт), высота — не менее 5 м от колосниковой решётки. Рекомендуется использование утеплённых сэндвич-труб из нержавеющей стали для предотвращения конденсата в дымоходе.

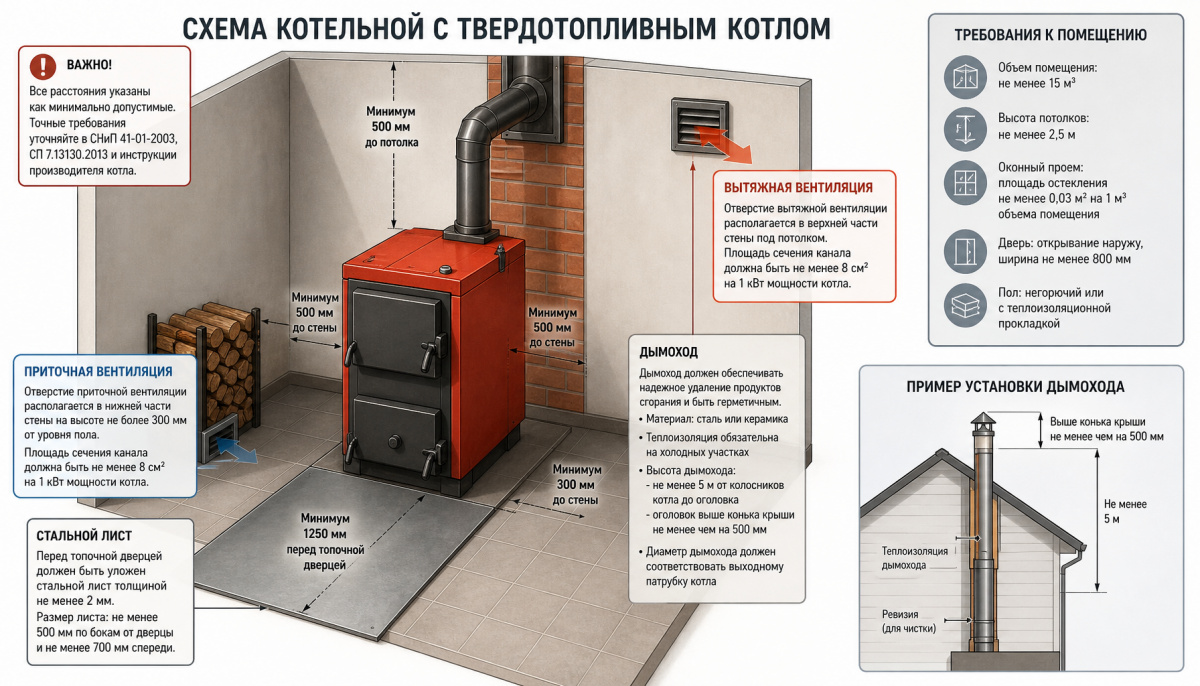

Схема котельной с твердотопливным котлом — показаны минимальные расстояния от котла до стен, расположение приточного и вытяжного отверстий вентиляции, стальной лист перед топкой, дымоход

Правила монтажа обвязки: пошаговое руководство

Подготовительный этап

Монтаж начинается задолго до того, как вы берёте в руки инструмент. Сначала — проектирование. Разработайте принципиальную схему обвязки с учётом мощности котла, площади дома, набора контуров и требований к энергонезависимости. На схеме должны быть обозначены все элементы с привязкой к трубопроводам.

Выполните гидравлический расчёт: определите диаметры труб, расходы по контурам, потери давления, подберите насос. Рассчитайте объём расширительного бака и буферной ёмкости (если предусмотрена). Составьте спецификацию оборудования и материалов.

Подготовьте котельную: залейте или проверьте бетонный пол, смонтируйте вентиляцию и дымоход, проведите электропитание с заземлением. Разметьте трассировку трубопроводов на стенах.

Установка котла

Котёл устанавливается на ровный пол строго горизонтально (проверяется уровнем). Выдерживаются нормативные расстояния до стен и потолка. Под котёл укладывается стальной лист, выступающий за его контур не менее чем на 100 мм с боков и не менее чем на 500 мм перед топочной дверцей.

Монтаж группы безопасности

Группа безопасности монтируется на подаче котла, не далее 0,5 м от патрубка. Между котлом и группой безопасности — никакой запорной арматуры. Патрубок предохранительного клапана выводится трубкой диаметром не менее DN15 в поддон или канализацию. Автоматический воздухоотводчик устанавливается вертикально вверх. Манометр — в удобном для наблюдения месте.

Установка расширительного бака

Мембранный расширительный бак устанавливается на обратной линии, перед циркуляционным насосом. Перед установкой проверьте давление подкачки воздушной камеры (обычно 1,0-1,5 бар) и при необходимости скорректируйте его автомобильным насосом. Бак может располагаться горизонтально или вертикально — это не влияет на работу. Обязательно предусмотрите шаровой кран для отключения бака при замене мембраны.

Монтаж циркуляционного насоса

Насос устанавливается на обратной линии перед котлом. Ось ротора — строго горизонтально. Перед насосом — сетчатый фильтр-грязевик. Насос обвязывается байпасом: параллельная линия с обратным клапаном для режима естественной циркуляции. По обе стороны насоса — шаровые краны и разъёмные соединения («американки») для демонтажа без слива системы. Электрическое подключение — через автоматический выключатель и УЗО.

Установка трёхходового клапана

Трёхходовой термосмесительный клапан устанавливается на обратной линии котла, формируя малый котловой контур. Схема подключения: вход клапана — обратка от системы (холодный теплоноситель); второй вход — перемычка с подачи котла (горячий теплоноситель); выход клапана — обратка в котёл (смешанный теплоноситель с температурой не ниже уставки). Важно соблюдать маркировку портов клапана — перепутать входы и выход нельзя.

Подключение буферной ёмкости

Буфер устанавливается как можно ближе к котлу. Котловой насос подключается между котлом и верхним патрубком буфера. Нижний патрубок буфера соединяется с обраткой котла. Насосы контуров потребителей подключаются к верхнему и нижнему патрубкам буфера (или к отдельным патрубкам, если буфер имеет несколько пар). Каждый контур оснащается шаровыми кранами и обратным клапаном.

Монтаж смесительного узла тёплого пола

Смесительный узел тёплого пола включает трёхходовой клапан с электрическим или термостатическим приводом, циркуляционный насос контура, коллектор подачи и обратки с расходомерами и термостатическими клапанами на каждую петлю. Температура теплоносителя в контуре тёплого пола ограничивается до 40-45°C. Превышение этой температуры приводит к перегреву напольного покрытия (паркет, ламинат деформируются при температуре поверхности пола выше 28-30°C).

Монтаж трубопроводов

Трубопроводы прокладываются с уклоном не менее 0,002-0,005 (2-5 мм на 1 метр длины) в сторону точек слива и в сторону подъёма к воздухоотводчикам. Это обеспечивает самоудаление воздуха и полный слив системы при необходимости.

Резьбовые соединения уплотняются льняной нитью с сантехнической пастой (для металлических соединений) или анаэробным герметиком (для металлических и полимерных). ФУМ-лента допускается для временных соединений, но не рекомендуется для постоянных — она не обеспечивает надёжного уплотнения при вибрации и температурных деформациях.

Трубопроводы крепятся к стенам и перекрытиям хомутами с шагом: для стальных труб DN15-20 — не более 2,5 м, DN25-32 — не более 3 м; для полипропиленовых труб — вдвое чаще (полипропилен провисает при нагреве).

Электромонтажные работы

Котёл, трубопроводы и оборудование обвязки должны быть заземлены. Это защищает от блуждающих токов, которые вызывают электрохимическую коррозию металлических элементов. Циркуляционные насосы подключаются через автоматические выключатели (номинал 6-10 А) и УЗО с уставкой 30 мА. Датчики температуры (погружные — в специальные гильзы на трубопроводах, накладные — под теплоизоляцию) подключаются к контроллеру управления.

Типичные ошибки монтажа: что категорически нельзя делать

За годы работы в теме отопления я видел множество систем с критическими ошибками. Вот самые опасные и распространённые из них.

Отсутствие группы безопасности — самая опасная ошибка. Без предохранительного клапана закрытая система при перегреве котла превращается в паровой котёл под давлением. Последствия — от разрыва трубопроводов до взрыва. Это не преувеличение: подобные аварии с жертвами происходят ежегодно.

Запорный кран между котлом и предохранительным клапаном — казалось бы, мелочь. Но если этот кран случайно перекрыт, предохранительный клапан не сработает при перегреве. Нормативные документы прямо запрещают установку запорной арматуры до предохранительного клапана.

Обвязка полностью из неармированного полипропилена — очень распространённая ошибка при самостоятельном монтаже. Неармированный полипропилен размягчается при температуре около 70°C. При закипании теплоносителя (100°C и выше) такие трубы расплавятся и разорвутся. Результат — выброс кипятка под давлением в помещение котельной.

Неправильное место расширительного бака — установка на подаче котла или после насоса. В этом случае насос создаёт разрежение перед собой, что может привести к кавитации и выходу насоса из строя, а также к нестабильной работе всей системы.

Отсутствие байпаса у циркуляционного насоса — при отключении насоса (поломка, отключение электричества) теплоноситель не может двигаться естественной циркуляцией, котёл перегревается.

Вертикальная установка ротора насоса — воздух скапливается в нижней части корпуса, подшипники работают без смазки. Насос выходит из строя в течение нескольких месяцев.

Отсутствие термосмесительного клапана — без него холодная обратка поступает в котёл при каждом запуске системы. Конденсат разрушает теплообменник, деготь забивает дымоход. Ресурс котла сокращается в 2-3 раза.

Неправильный тип обратного клапана в гравитационной системе — пружинный обратный клапан создаёт сопротивление 0,5-1,0 м вод. ст., что достаточно для блокировки естественной циркуляции. В системах с ЕЦ необходимы лепестковые (хлопушки) или шаровые клапаны с минимальным сопротивлением.

Отсутствие грязевого фильтра — механические частицы (окалина, ржавчина, монтажный мусор) попадают в насос и котёл, вызывая их ускоренный износ.

Заужение диаметров труб у котла — некоторые монтажники экономят на трубах, уменьшая диаметр. Это создаёт дополнительное гидравлическое сопротивление, снижает расход теплоносителя через котёл и увеличивает риск перегрева теплообменника.

Безопасность: как защитить систему от всех угроз

Защита от перегрева

Комплексная защита от перегрева включает несколько уровней:

Защита от конденсата

Конденсат образуется, когда температура поверхности теплообменника опускается ниже точки росы дымовых газов. Для дровяных котлов точка росы составляет около 55°C, для угольных — около 65°C. При сжигании влажных дров (влажность более 25%) точка росы повышается до 60-65°C.

Последствия конденсата: кислотный раствор разрушает металл теплообменника, смоляные вещества из дымовых газов растворяются в конденсате и образуют деготь — чёрную смолистую массу, которая забивает дымоход и снижает КПД котла. Деготь практически невозможно удалить механически — только химическими реагентами.

Единственная надёжная защита — термосмесительный клапан, поддерживающий температуру обратки не ниже 55°C (для дров) или 65°C (для угля и пиролизных котлов).

Защита от гидравлических ударов

Гидравлические удары в системе ТТ-котла возникают при локальном закипании теплоносителя в теплообменнике (паровые пузыри схлопываются с ударной волной) или при резком закрытии арматуры. Предотвращение: обеспечение постоянной циркуляции теплоносителя (не допускать остановки насоса при горящем котле), плавный пуск насоса, избегать резкого открытия/закрытия шаровых кранов в рабочей системе.

Пожарная безопасность котельной

Твердотопливный котёл — источник повышенной пожарной опасности. Основные требования:

Пуско-наладочные работы: как правильно запустить систему

Опрессовка системы

После монтажа, до заполнения теплоносителем, система проходит гидравлические испытания — опрессовку. Давление испытания составляет 1,5 × рабочее давление системы, но не менее 0,6 МПа (6 бар). Для бытовых систем с рабочим давлением 1,5 бар давление опрессовки — 2,5 бар. Давление выдерживается не менее 30 минут. Падение давления не допускается.

Для опрессовки используется ручной или электрический опрессовщик. Все соединения визуально проверяются на наличие течей. Обнаруженные течи устраняются, и опрессовка повторяется.

Промывка системы

Перед заполнением теплоносителем систему необходимо промыть. Новая система содержит монтажный мусор, окалину, остатки флюса (при пайке меди), технологическую смазку. Эти загрязнения засоряют насос, фильтры и котёл. Промывка выполняется водой под давлением с последующим полным сливом.

Заполнение системы теплоносителем

Система заполняется снизу вверх через подпиточный кран, подключённый к нижней точке системы (как правило, к обратной линии). Заполнение ведётся медленно, чтобы воздух успевал выходить через воздухоотводчики. Давление в холодной системе должно составлять 1,0-1,5 бар.

Удаление воздуха

После заполнения и первого пуска насоса из системы необходимо удалить воздух. Воздух скапливается в верхних точках системы — у радиаторов (кран Маевского), у воздухоотводчиков на коллекторах, у автоматических воздухоотводчиков. Процедуру повторяют несколько раз в течение первых дней работы системы, пока давление не стабилизируется.

Первый розжиг и проверка параметров

При первом розжиге котла необходимо контролировать:

Балансировка контуров

После выхода системы на рабочий режим выполняется гидравлическая балансировка: настройка балансировочных клапанов на радиаторах и в узлах для обеспечения расчётного расхода теплоносителя по каждому контуру. Без балансировки ближние к котлу радиаторы будут перегреваться, дальние — недогреваться.

Диагностика и устранение неисправностей

Котёл кипит, а радиаторы холодные

Это классический симптом воздушной пробки или отказа насоса. Котёл нагревает теплоноситель в своём контуре, но горячий теплоноситель не поступает в радиаторы. Диагностика: проверьте давление в системе (при воздушной пробке давление может быть нормальным, но насос не создаёт расход), проверьте работу насоса (должен быть слышен лёгкий гул), проверьте фильтр-грязевик (может быть засорён). Устранение: стравите воздух через краны Маевского, промойте фильтр.

Конденсат и деготь в котле

Признаки: чёрные смоляные подтёки на котле и в дымоходе, характерный запах. Причина — не работает или неправильно настроен трёхходовой клапан, температура обратки ниже 55°C. Устранение: проверьте работу клапана (вручную — нагрейте обратку до уставки и убедитесь, что клапан открывается), замените термоэлемент если он вышел из строя.

Частое срабатывание предохранительного клапана

Давление в системе регулярно достигает уставки клапана. Причины: мал расширительный бак (не рассчитан на объём системы), потеряло давление воздушная камера бака (мембрана прохудилась), котёл работает при слишком высокой температуре. Устранение: проверьте давление воздушной камеры бака (должно быть 1,0-1,5 бар), если мембрана повреждена — замените бак, при необходимости увеличьте объём бака.

Котёл быстро прогорает

Если одна закладка дров сгорает за 2-3 часа вместо 6-8, причина — избыточная подача воздуха или отсутствие буфера. Без буфера котёл вынужден работать в режиме пониженной мощности (прикрытая заслонка), что снижает КПД и увеличивает образование конденсата. С буфером котёл работает на полной мощности, быстро заряжает буфер и затухает — это нормально и экономично.

Техническое обслуживание обвязки

Регулярное обслуживание обвязки — залог долгой и безаварийной работы системы. Рекомендуемая периодичность:

Тестирование предохранительного клапана выполняется так: при рабочей температуре системы медленно поднимите рычаг клапана. Должен последовать сброс теплоносителя. Отпустите рычаг — клапан должен закрыться без подтекания. Если клапан не открывается или не закрывается после теста — замените его немедленно.

Стоимость обвязки и экономический эффект

Ориентировочная стоимость компонентов

Компонент Бюджетный вариант Оптимальный вариант Премиальный вариант
Группа безопасности (3 бар, 1") 800-1500 руб. 1500-3000 руб. 3000-6000 руб.
Расширительный бак мембранный 18-24 л 1500-2500 руб. 2500-4000 руб. 4000-8000 руб.
Расширительный бак мембранный 50-80 л 3500-5000 руб. 5000-8000 руб. 8000-15000 руб.
Циркуляционный насос (простой, 3-скоростной) 2500-4000 руб. 4000-7000 руб. 7000-15000 руб.
Циркуляционный насос (инверторный, класс A) 6000-9000 руб. 9000-15000 руб. 15000-30000 руб.
Трёхходовой клапан с термоэлементом 1500-3000 руб. 3000-6000 руб. 6000-15000 руб.
Готовый узел подмеса (Laddomat 21) - 12000-18000 руб. 18000-25000 руб.
Буферная ёмкость 300 л 15000-22000 руб. 22000-35000 руб. 35000-60000 руб.
Буферная ёмкость 500 л 22000-32000 руб. 32000-50000 руб. 50000-90000 руб.
Буферная ёмкость 1000 л 35000-50000 руб. 50000-80000 руб. 80000-150000 руб.
Гидрострелка/коллектор на 3 контура 3000-6000 руб. 6000-12000 руб. 12000-25000 руб.

Полная стоимость комплекта обвязки для дома 100-150 м² (без буфера): 20000-40000 рублей за оборудование. С буферной ёмкостью 500 л: 55000-100000 рублей.

Стоимость монтажа

Стоимость монтажа обвязки под ключ (без учёта оборудования) для дома 100-150 м² в Нижегородской области составляет ориентировочно 30000-70000 рублей в зависимости от сложности схемы, количества контуров и применяемых материалов. Монтаж только базовой обвязки (группа безопасности, насос, трёхходовой клапан, расширительный бак) — 15000-30000 рублей.

Самостоятельный монтаж позволяет сэкономить на работе, но требует наличия опыта сантехнических работ, специального инструмента (паяльник для полипропилена, сварочный аппарат для стальных труб, опрессовщик) и времени на изучение нормативных требований. Ошибки при самостоятельном монтаже могут стоить дороже, чем работа профессионала.

Экономический эффект правильной обвязки

Теплоаккумулятор позволяет котлу работать в режиме максимального КПД (при полной загрузке топки), что снижает расход дров на 20-30% по сравнению с работой котла в режиме тления (прикрытая заслонка). При расходе 5-6 кубометров дров в месяц экономия составит 1-1,5 кубометра — это ощутимо.

Правильная обвязка с термосмесительным клапаном увеличивает ресурс теплообменника котла в 2-3 раза. Замена теплообменника или котла целиком стоит значительно дороже, чем комплект обвязки. По опыту эксплуатации: котёл без трёхходового клапана в пиролизной схеме выходит из строя через 3-5 лет, с клапаном — служит 10-15 лет и более.

Отсутствие конденсата и гидроударов исключает дорогостоящий ремонт теплообменника, насосов и арматуры. Стоимость ремонта или замены котла несопоставимо выше стоимости правильной обвязки.

Буферная ёмкость (теплоаккумулятор) объёмом 500 литров, подключённая к твердотопливному котлу — видна теплоизоляция бака, патрубки подключения котлового и потребительского контуров, погружной термометр

Часто задаваемые вопросы об обвязке твердотопливного котла

Можно ли обвязать твердотопливный котёл полипропиленом?

Частично — да, полностью — нет. Первый метр трубопровода от патрубков котла должен быть выполнен из металла (сталь или медь). Это требование связано с тем, что при закипании теплоносителя температура в котловом контуре может превысить 100°C, при которой неармированный полипропилен размягчается и разрушается. Армированный стекловолокном полипропилен выдерживает до 95°C при рабочем давлении, и его можно применять в системе, но не непосредственно у котла. Использование неармированного полипропилена в системе ТТ-котла категорически не рекомендуется — это прямой путь к аварии при перегреве.

Нужен ли теплоаккумулятор для твердотопливного котла?

Для небольших домов до 80-100 м² с котлом мощностью до 15-18 кВт теплоаккумулятор желателен, но не является абсолютно обязательным — при условии наличия трёхходового клапана и правильно спроектированной системы. Для домов от 100 м² и котлов от 20 кВт теплоаккумулятор настоятельно рекомендуется: он обеспечивает равномерный прогрев, позволяет котлу работать в оптимальном режиме максимальной загрузки (высокий КПД, меньше конденсата), накапливает тепло на период прогорания топлива и является буфером при перегреве. Экономия топлива с теплоаккумулятором составляет 20-30% по сравнению с работой котла в режиме тления.

Как защитить твердотопливный котёл от закипания при отключении электричества?

Существует несколько подходов, которые можно комбинировать. Первый — ИБП (источник бесперебойного питания) для циркуляционного насоса: обеспечивает работу насоса от аккумулятора в течение 1-4 часов при отключении сети. Достаточно для прогорания большинства загрузок топлива. Второй — проектирование системы с возможностью естественной циркуляции: байпас с лепестковым обратным клапаном у насоса, правильные уклоны и достаточные диаметры труб. При отключении насоса теплоноситель продолжает двигаться самотёком. Третий — аварийный контур охлаждения: термостатический клапан открывает подачу холодной воды через охлаждающий змеевик в котле при достижении критической температуры. Работает без электричества. Четвёртый — теплоаккумулятор с гравитационной петлей между котлом и буфером: при отключении насоса теплоноситель самотёком поступает в буфер, предотвращая закипание.

Какой диаметр труб выбрать для обвязки котла?

Диаметр труб определяется расчётом по тепловой нагрузке контура и допустимой скорости теплоносителя 0,3-0,7 м/с. Как правило: для котлов мощностью до 15 кВт — DN20-25 (3/4"-1"), для котлов 15-30 кВт — DN25-32 (1"-1 1/4"), для котлов 30-50 кВт — DN32-40 (1 1/4"-1 1/2"). Диаметр труб у котла не должен быть меньше диаметра патрубков котла — это категорическое требование производителей. Заужение патрубков ограничивает расход теплоносителя через котёл и увеличивает риск перегрева теплообменника.

Где должен стоять расширительный бак в системе с твердотопливным котлом?

Мембранный расширительный бак устанавливается на обратной линии, перед циркуляционным насосом (по направлению движения теплоносителя). Это обеспечивает стабильное давление на всасывающем патрубке насоса и корректную работу всей системы. Установка бака на подаче или после насоса приводит к нестабильному давлению в системе, возможной кавитации насоса и ускоренному износу мембраны бака. Открытый расширительный бак в самотёчных системах устанавливается в высшей точке системы — как правило, на чердаке. При этом необходимо предусмотреть его утепление и перелив для сброса избытка теплоносителя.

Что такое трёхходовой клапан и зачем он нужен в обвязке ТТ-котла?

Трёхходовой термосмесительный клапан — это устройство, которое смешивает горячий теплоноситель с подачи котла с холодным теплоносителем из обратки, поддерживая температуру обратки не ниже 55-60°C. Без него при запуске холодной системы в котёл поступает теплоноситель с температурой 20-30°C, на стенках теплообменника образуется конденсат — кислотный раствор, который разрушает металл. Кроме того, смолистые вещества из дымовых газов растворяются в конденсате, образуя деготь, который забивает дымоход. Трёхходовой клапан — обязательный элемент обвязки любого твердотопливного котла, особенно пиролизного. Его отсутствие сокращает ресурс котла в 2-3 раза.

Можно ли подключить твердотопливный котёл без циркуляционного насоса?

Да, в системах с естественной циркуляцией (самотёчных). Однако такие системы имеют существенные ограничения: большие диаметры труб (DN40-50), строгие требования к уклонам, медленный прогрев, невозможность использования тёплого пола и сложность регулировки. Для современных домов площадью более 80 м² самотёчная система практически неприменима. Оптимальный вариант — закрытая система с принудительной циркуляцией и байпасом для перехода в гравитационный режим при отключении насоса.

Сергей Зобов
Сергей Зобов
эксперт в печном оборудовании с 10-летним стажем
Дата публикации: 28-07-2026
