Когда дело доходит до выбора системы отопления для загородного дома или дачи, большинство людей сталкиваются с одним и тем же вопросом: открытая или закрытая? На первый взгляд разница кажется незначительной — и там, и там по трубам течёт горячая вода, греются радиаторы, в доме тепло. Но за этим внешним сходством скрываются принципиально разные технические решения, каждое из которых имеет свои сильные стороны, ограничения и область применения. Ошибка в выборе на этапе проектирования может обернуться либо постоянными проблемами с эксплуатацией, либо серьёзными лишними расходами. В этой статье я разберу всё по существу: как работает каждая система, в чём реальная разница, и как принять правильное решение именно для вашего объекта.

Мнение эксперта Мистер Печман — предлагает купить оптом и в розницу камины, печи для бани, дымоходы, отопительные котлы, товары для дачи и дома, свое производство, низкие цены:

За годы работы в сфере отопительного оборудования я вижу одну повторяющуюся ошибку: люди выбирают тип системы не исходя из реальных условий эксплуатации, а по совету соседа или первого попавшегося монтажника. Открытая система — это не устаревший вариант «для бедных», а закрытая — не обязательно сложная и дорогая. Всё зависит от конкретного объекта: как часто вы там живёте, есть ли стабильное электричество, какой котёл используете, нужен ли тёплый пол. Наша задача в Мистер Печман — помочь вам разобраться в этих нюансах и подобрать оборудование, которое прослужит десятилетия без лишних хлопот. Доставляем котлы, расширительные баки, группы безопасности и комплектующие по всей России из Нижнего Новгорода.

Физика процесса: как движется тепло в системе отопления

Прежде чем сравнивать открытую и закрытую системы, стоит разобраться с базовой физикой. Любая водяная система отопления работает по одному принципу: теплоноситель (как правило, вода) нагревается в котле, переносит тепло к радиаторам и возвращается обратно для повторного нагрева. Разница в том, как именно организовано это движение и как система справляется с тепловым расширением жидкости.

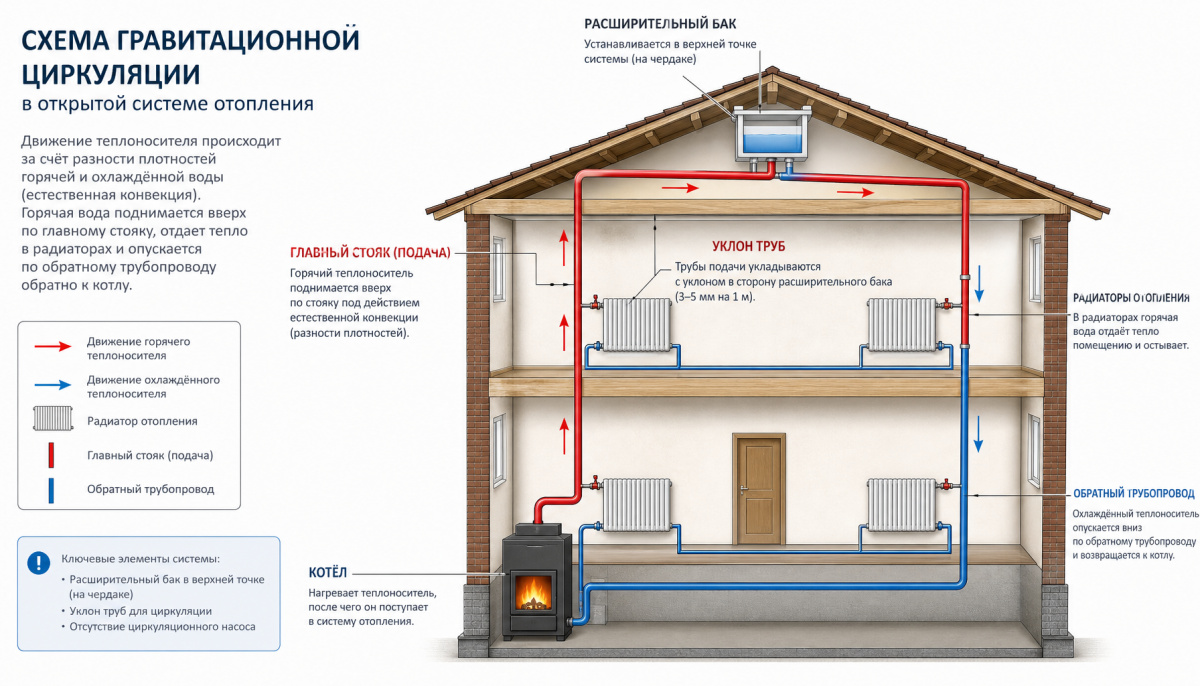

Естественная (гравитационная) циркуляция

При нагреве плотность воды уменьшается — горячая вода становится легче и поднимается вверх, холодная опускается вниз. Это физическое явление называется термосифонным эффектом, и именно на нём основана гравитационная циркуляция. Никакого насоса не нужно: система работает сама по себе, пока горит котёл. Главное условие — правильные уклоны труб и достаточный их диаметр для обеспечения нужного расхода теплоносителя.

Скорость естественной циркуляции невысока — порядка 0,1–0,3 м/с против 0,5–1,5 м/с при принудительной. Это означает более медленный прогрев помещений и ограниченную длину контура: практически гравитационная схема работает эффективно на длине трубопровода до 30–40 метров.

Принудительная циркуляция через насос

Циркуляционный насос принудительно прокачивает теплоноситель по контуру с заданной скоростью и расходом. Это позволяет использовать трубы меньшего диаметра, увеличить длину контура, реализовать сложные многоэтажные разводки и добиться равномерного прогрева всех помещений. Современные циркуляционные насосы потребляют 50–100 Вт электроэнергии и работают практически бесшумно. Их ресурс при правильной эксплуатации составляет 10–15 лет.

Комбинированная схема с байпасом

Существует промежуточный вариант: насос врезается в систему через байпас (обводную трубу). При работающем насосе теплоноситель идёт через него. При отключении электричества шаровые краны переключаются, и система переходит в режим гравитационной циркуляции. Это решение даёт определённую страховку, но требует грамотного проектирования: диаметры труб должны быть рассчитаны под гравитационную схему, иначе при отключении насоса циркуляция будет недостаточной.

Тепловое расширение и его роль в выборе системы

При нагреве от 20°C до 90°C вода расширяется примерно на 3,5% от своего объёма. Для системы с объёмом теплоносителя 100 литров это даёт около 3,5 литра «лишней» жидкости, которую нужно куда-то деть. Если не предусмотреть компенсационный объём, давление в системе резко возрастёт, что грозит разрывом труб или срабатыванием аварийных клапанов. Именно способ компенсации теплового расширения и является ключевым конструктивным различием между открытой и закрытой системами.

Открытая система отопления: что это такое и как устроена

Открытая система отопления — это контур, в котором теплоноситель контактирует с атмосферным воздухом через открытый расширительный бак. Бак устанавливается в самой высокой точке системы — как правило, на чердаке или в верхней части здания. Он представляет собой открытый сосуд, в который вытесняется расширяющийся при нагреве теплоноситель. Излишки воды просто выливаются через переливную трубу, а при остывании уровень в баке снижается.

Давление в открытой системе определяется высотой столба воды над нижней точкой контура и равно атмосферному плюс гидростатическое давление столба жидкости. Для одноэтажного дома это величина порядка 0,1–0,15 МПа (1–1,5 бар) — значительно меньше, чем в закрытых системах.

Исторически открытые системы появились первыми: их начали применять ещё в XIX веке, когда о насосах и герметичных мембранных баках не было и речи. Принцип работы настолько прост и надёжен, что такие системы до сих пор встречаются в старых домах и на дачах, где исправно служат десятилетиями.

Из чего состоит открытая система отопления

Конструкция открытой системы включает несколько ключевых элементов:

• Расширительный бак открытого типа — устанавливается выше всех элементов системы, обычно на чердаке. Объём рассчитывается исходя из объёма теплоносителя в контуре.

• Переливная труба — отводит излишки воды при переполнении бака. Обязательный элемент, предотвращающий затопление.

• Разгонный коллектор (главный стояк) — вертикальный участок трубопровода, по которому горячий теплоноситель поднимается от котла вверх. Обеспечивает начальный импульс для гравитационной циркуляции.

• Котёл — твердотопливный, газовый или электрический. Важно: котёл не должен иметь встроенного насоса и автоматики давления, рассчитанной на закрытый контур.

• Трубопровод увеличенного диаметра — для гравитационной схемы используют стальные трубы диаметром от 32 до 50 мм, чтобы обеспечить достаточный расход теплоносителя при низкой скорости движения.

• Радиаторы — чугунные или стальные. Алюминиевые радиаторы в открытой системе использовать нельзя: постоянный контакт с кислородом вызывает интенсивную коррозию алюминия с выделением водорода.

• Воздухоотводчики — в классической открытой схеме не нужны: воздух самостоятельно выходит через открытый бак.

Закрытая система отопления: принцип работы и устройство

Закрытая система отопления — это полностью герметичный контур, изолированный от атмосферы. Тепловое расширение теплоносителя компенсируется мембранным расширительным баком (экспанзоматом): внутри бака резиновая мембрана делит его на две камеры — воздушную (предварительно закачанную азотом или воздухом до давления 1–1,5 бар) и жидкостную. При нагреве теплоноситель давит на мембрану, сжимая воздушную камеру, и давление в системе незначительно возрастает в допустимых пределах.

Рабочее давление в закрытой системе составляет 1,5–3 бар, максимально допустимое — до 4 бар. Циркуляция теплоносителя обеспечивается циркуляционным насосом — это обязательный элемент закрытой системы. Без насоса она не работает.

Широкое распространение закрытые системы получили с середины XX века, а массовое внедрение в частном строительстве началось в 1990–2000-е годы вместе с появлением доступных настенных газовых котлов, уже оснащённых встроенным насосом и мембранным баком.

Компоненты закрытой системы отопления

• Мембранный расширительный бак — устанавливается в любом удобном месте системы, как правило рядом с котлом. Объём подбирается расчётным путём: не менее 10% от общего объёма теплоносителя в системе.

• Циркуляционный насос — обязательный элемент. В настенных газовых котлах уже встроен.

• Группа безопасности — три устройства в одном блоке: предохранительный клапан (сбрасывает давление при превышении допустимого), манометр (контроль давления) и автоматический воздухоотводчик (удаление воздуха из системы). Устанавливается на выходе из котла. Между котлом и группой безопасности запорная арматура категорически запрещена.

• Котёл любого типа — газовый, электрический, твердотопливный, двухконтурный, конденсационный. Закрытая система совместима со всеми современными котлами.

• Трубопровод меньшего диаметра — металлопластик, полипропилен, сшитый полиэтилен (PEX), медь. Диаметры: 16–25 мм для большинства жилых домов.

• Радиаторы любого типа — биметаллические, алюминиевые, стальные панельные, чугунные.

• Фильтры-грязевики — обязательны для защиты насоса и теплообменника котла от механических частиц.

Схемы разводки трубопроводов: однотрубная, двухтрубная и коллекторная

Выбор типа системы (открытая или закрытая) тесно связан с выбором схемы разводки трубопроводов. Разберём основные варианты.

Однотрубная схема

Радиаторы подключаются последовательно: теплоноситель проходит через первый радиатор, затем через второй и так далее. Каждый следующий радиатор получает воду, уже отдавшую часть тепла предыдущему. Результат — неравномерный прогрев: ближние к котлу радиаторы горячее, дальние — прохладнее. Применяется в обоих типах систем, но в открытых — чаще всего.

Схема «Ленинградка»

Разновидность однотрубной схемы с нижней горизонтальной разводкой. Основная труба проходит по периметру помещения, радиаторы подключаются к ней сверху через отводы. Популярна в открытых системах небольших домов: дешевле в монтаже, чем двухтрубная, при этом несколько лучше распределяет тепло, чем классическая однотрубная.

Двухтрубная схема

Каждый радиатор подключается параллельно: к нему идёт отдельный подающий трубопровод и от него — отдельный обратный. Горячий теплоноситель поступает ко всем радиаторам одновременно, прогрев равномерный. Существует в двух вариантах: тупиковом (теплоноситель движется в одном направлении) и попутном (схема Тихельмана, теплоноситель движется по кольцу). Применима в обоих типах систем, но в закрытых — значительно эффективнее благодаря насосу.

Коллекторная (лучевая) схема

Только для закрытых систем. От коллектора к каждому радиатору или контуру тёплого пола идёт отдельная пара труб. Максимальная гибкость регулировки: каждый контур можно настраивать независимо, подключать термостатические клапаны, управлять зонами нагрева. Трубы, как правило, прокладываются в стяжке или за гипсокартоном — скрытая разводка. Самая дорогая схема по материалам, но самая удобная в эксплуатации.

Теплоносители: вода, антифриз и важные ограничения

Вопрос теплоносителя — один из принципиальных при выборе типа системы.

Вода в открытой системе

В открытой системе используется только вода. Причём вода постоянно контактирует с атмосферным воздухом через открытый бак, насыщается кислородом и вызывает ускоренную коррозию металлических элементов системы — труб, радиаторов, котла. Это один из главных недостатков открытой схемы. Кроме того, вода испаряется через открытый бак, и уровень теплоносителя постепенно снижается — нужно периодически доливать воду.

Антифриз: только для закрытых систем

В закрытой системе можно использовать антифриз на основе пропиленгликоля или этиленгликоля. Пропиленгликоль — экологически безопасный вариант, рекомендованный для жилых домов. Этиленгликоль токсичен: его применение допустимо только в промышленных системах или там, где исключён контакт с питьевой водой. В открытых системах антифриз использовать нельзя категорически: при испарении через открытый бак токсичные вещества попадают в воздух помещения.

Антифриз необходимо менять раз в 3–5 лет: со временем ингибиторы коррозии в его составе разрушаются, и жидкость начинает сама провоцировать коррозию.

Требования к качеству воды

Для заполнения систем отопления рекомендуется использовать умягчённую воду с жёсткостью не более 3–5 мг-экв/л и нейтральным pH 6,5–8,5. Жёсткая вода образует накипь на теплообменнике котла, снижая его эффективность и сокращая срок службы. Особенно критично это для конденсационных котлов и теплообменников из нержавеющей стали.

Давление в системе: атмосферное против избыточного

Это, пожалуй, самое наглядное техническое различие между двумя типами систем.

В открытой системе давление практически атмосферное (около 1 атм) плюс гидростатическое давление столба воды. Для одноэтажного дома это 1,1–1,3 бар. Никаких рисков, связанных с избыточным давлением, нет — при любом перегреве вода просто выльется через переливную трубу расширительного бака.

В закрытой системе рабочее давление составляет 1,5–3 бар. При нагреве теплоносителя давление незначительно возрастает — это нормально, если мембранный бак правильно подобран и настроен. Максимально допустимое давление — до 4 бар: при его превышении срабатывает предохранительный клапан группы безопасности. Контроль давления в закрытой системе — обязательная часть технического обслуживания.

Гидравлический удар — резкое кратковременное повышение давления при быстром закрытии запорной арматуры — представляет реальную угрозу для закрытой системы при неправильном монтаже. Решение: использование шаровых кранов с плавным ходом, термостатических клапанов с ограниченной скоростью закрытия, правильная балансировка системы.

Совместимость оборудования: что с чем работает

Этот вопрос часто становится решающим при выборе типа системы, особенно если вы уже определились с котлом или хотите установить тёплый пол.

Тип оборудования	Открытая система	Закрытая система	Примечание
Алюминиевые радиаторы	Несовместимы	Совместимы	В открытой системе кислород разрушает алюминий
Биметаллические радиаторы	Нежелательно	Рекомендованы	Стальной коллектор также подвержен коррозии в открытой системе
Стальные панельные радиаторы	Нежелательно	Рекомендованы	Аналогично
Чугунные радиаторы	Совместимы	Совместимы	Устойчивы к коррозии в обоих типах систем
Двухконтурный котёл	Несовместим	Обязательно закрытая	Конструктивное требование производителя
Конденсационный котёл	Несовместим	Обязательно закрытая	Аналогично
Тёплый пол	Несовместим	Только закрытая	Требуется давление и насос
Косвенный водонагреватель	Ограниченно	Рекомендована	В закрытой системе эффективнее
Тепловой насос	Несовместим	Только закрытая	Конструктивное требование
Твердотопливный котёл	Совместим	Совместим (с учётом рисков)	При ТТ-котле в закрытой системе нужна буферная ёмкость

Преимущества и недостатки открытой системы: честный разбор

Что реально хорошо в открытой системе

Полная энергонезависимость при гравитационной схеме. Пока горит котёл — система работает. Отключение электричества не влияет на отопление никак. Для дачи в районе с нестабильным электроснабжением это весомый аргумент.

Нулевой риск разрыва труб от давления. Давление в открытой системе физически не может превысить допустимые значения: избыток теплоносителя просто вытечет через переливную трубу. Это принципиальное конструктивное преимущество.

Простота монтажа и обслуживания. Не нужна группа безопасности, не нужен мембранный бак, не требуется балансировка насоса. Монтаж доступен даже человеку с минимальными техническими знаниями.

Низкая стоимость оборудования. Открытый расширительный бак стоит в 3–5 раз дешевле мембранного аналога. Нет насоса, нет группы безопасности — экономия на старте составляет 20–40% от стоимости закрытой системы аналогичной тепловой мощности.

Автоматическое удаление воздуха. Воздух из системы выходит самостоятельно через открытый бак — воздушных пробок практически не бывает.

Реальные недостатки открытой системы

Постоянная коррозия. Контакт теплоносителя с кислородом — главная техническая проблема. Стальные трубы и радиаторы ржавеют изнутри. Срок службы стальных труб в открытой системе — 15–20 лет, тогда как в закрытой при правильном обслуживании — 30–50 лет.

Испарение воды. Через открытый бак вода постоянно испаряется. Летом это незначительно, но в активный отопительный сезон уровень в баке нужно проверять раз в 2–4 недели и при необходимости доливать воду.

Невозможность использования антифриза. Если дом не отапливается зимой и вы хотите залить незамерзающую жидкость — открытая система не подходит. Нужно либо сливать воду, либо переходить на закрытую схему.

Ограниченная совместимость с оборудованием. Алюминиевые радиаторы, двухконтурные котлы, тёплый пол, конденсационные котлы — всё это несовместимо с открытой системой. Если вы планируете модернизацию — открытая система станет тупиком.

Трубы большого диаметра. Для гравитационной схемы нужны трубы 32–50 мм — они занимают место, плохо вписываются в интерьер, их сложно спрятать. Скрытая прокладка в стяжку или стены практически невозможна.

Риск замерзания расширительного бака. Если бак установлен на неотапливаемом чердаке, при сильных морозах он может замёрзнуть. Решение — утепление бака, но это дополнительные расходы и хлопоты.

Ограниченные возможности автоматизации. Зонное регулирование температуры, программируемые термостаты, погодозависимая автоматика — всё это реализовать в открытой системе крайне затруднительно.

Преимущества и недостатки закрытой системы: полная картина

Сильные стороны закрытой системы

Минимальная коррозия. Теплоноситель в герметичном контуре не контактирует с атмосферным кислородом. После первоначального растворения кислорода при заполнении системы его количество не восполняется — коррозионные процессы резко замедляются. Это напрямую влияет на срок службы труб, радиаторов и котла.

Антифриз как теплоноситель. Возможность залить пропиленгликоль снимает проблему замерзания системы при длительном отсутствии хозяев. Для загородных домов, где зимой бывают перерывы в отоплении, это принципиально важно.

Совместимость с любым современным оборудованием. Двухконтурные котлы, конденсационные котлы, тепловые насосы, тёплый пол, косвенные водонагреватели — всё это работает только с закрытой системой.

Быстрый и равномерный прогрев. Насос обеспечивает высокую скорость циркуляции теплоносителя — все радиаторы прогреваются практически одновременно. Разница температур между первым и последним радиатором в правильно сбалансированной системе не превышает 3–5°C.

Трубы малого диаметра и скрытая разводка. Трубы диаметром 16–20 мм легко прячутся в стяжку, штробы в стенах, за гипсокартоном. Интерьер остаётся чистым.

Полная автоматизация. Зонные термостаты, погодозависимое регулирование, интеграция с системой «умный дом», дистанционное управление через смартфон — всё это реализуется только в закрытой системе.

Недостатки закрытой системы

Зависимость от электроснабжения. Без электричества насос не работает, циркуляция прекращается. При длительном отключении в сильный мороз система может разморозиться — если не залит антифриз. Решение: источник бесперебойного питания (ИБП) или генератор.

Более высокая стоимость. Насос, мембранный бак, группа безопасности, фильтры-грязевики, балансировочные клапаны — всё это увеличивает начальные вложения. Монтаж требует более высокой квалификации исполнителя.

Необходимость контроля давления. Раз в месяц в отопительный сезон нужно проверять давление по манометру. Раз в год — проверять давление в воздушной камере мембранного бака. Это несложно, но требует внимания.

Риск аварии при неисправности группы безопасности. Если предохранительный клапан залипнет в закрытом положении, а давление продолжит расти — последствия могут быть серьёзными. Поэтому группа безопасности требует периодической проверки, а между ней и котлом запрещено устанавливать любую запорную арматуру.

Сводная сравнительная таблица: открытая vs. закрытая система

Параметр	Открытая система	Закрытая система
Стоимость монтажа	Ниже на 20–40%	Выше
Эксплуатационные расходы	Выше (долив воды, коррозия)	Ниже в долгосрочной перспективе
Срок службы системы	15–25 лет (сталь)	30–50 лет при правильном обслуживании
Зависимость от электроснабжения	Нет (при гравитационной схеме)	Да (насос)
Давление в системе	Атмосферное (1–1,5 бар)	1,5–3 бар рабочее
Коррозионная стойкость	Низкая (контакт с кислородом)	Высокая (герметичный контур)
Возможность использования антифриза	Нет	Да (пропиленгликоль, этиленгликоль)
Совместимость с оборудованием	Ограниченная	Широкая (любые котлы и радиаторы)
Тёплый пол	Нет	Да
Автоматизация и «умный дом»	Ограниченно	Полностью
Эстетика интерьера	Трубы большого диаметра, видимые	Скрытая разводка малым диаметром
Сложность монтажа	Низкая	Средняя — высокая
Сложность обслуживания	Низкая	Средняя (контроль давления)
Удаление воздуха из системы	Автоматически через бак	Через автоматические воздухоотводчики
Расширительный бак	Открытый, на чердаке	Мембранный, в любом месте

Как выбрать тип системы: критерии для конкретных ситуаций

Теперь переходим к практике. Рассмотрим основные сценарии и дадим конкретные рекомендации.

Тип объекта и режим использования

Постоянное проживание в коттедже или загородном доме. Здесь выбор однозначный — закрытая система. Вы живёте там круглый год, вам важен комфорт, равномерный прогрев, возможность тонкой регулировки температуры в разных комнатах. Плюс — почти наверняка вы захотите двухконтурный котёл для горячей воды, а он работает только с закрытым контуром.

Дача с сезонным использованием. Если вы приезжаете на дачу только летом или изредка зимой и не оставляете систему без присмотра — открытая гравитационная система с твердотопливным котлом или печью с водяным контуром вполне достаточна. Просто и надёжно. Если же есть риск, что дача зимой будет стоять без отопления при морозах — нужно либо сливать воду, либо переходить на закрытую систему с антифризом.

Одноэтажный дом до 100 кв. м. Открытая гравитационная система применима и вполне справляется с задачей. Но если планируется тёплый пол хотя бы в одном помещении — только закрытая.

Двух- и трёхэтажный коттедж сложной планировки. Закрытая система предпочтительна: гравитационная циркуляция на большой площади и нескольких этажах неэффективна, трубы большого диаметра по всему дому — неприемлемо с точки зрения интерьера.

Электроснабжение

Если в вашем районе электричество отключают регулярно и надолго — гравитационная открытая система даёт реальную страховку. Котёл горит, вода циркулирует, дом не замерзает. Если же отключения редки и кратковременны — достаточно ИБП для насоса мощностью 50–100 Вт: хорошего аккумулятора ёмкостью 100 А·ч хватит на 10–20 часов работы насоса. Это снимает ограничение для закрытой системы.

Тип котла

Этот критерий нередко является решающим:

• Твердотопливный котёл или печь с водяным контуром — совместимы с открытой системой. Но при установке ТТ-котла в закрытую систему необходима буферная ёмкость: при отключении насоса котёл не может быстро остановить горение, давление резко возрастает. Буферная ёмкость защищает от перегрева.

• Газовый настенный котёл — уже содержит встроенный насос и мембранный бак. Его производители в 100% случаев требуют закрытую систему — это прямое условие гарантийного обслуживания.

• Двухконтурный и конденсационный котёл — исключительно закрытая система.

• Электрический котёл — рекомендуется закрытая система для эффективной работы и защиты от коррозии.

• Тепловой насос — только закрытая система, без вариантов.

Требования к автоматизации и комфорту

Если вы хотите управлять температурой в каждой комнате отдельно, настраивать расписание прогрева, получать уведомления на смартфон о состоянии системы — вам нужна закрытая система. Открытая система в принципе не поддерживает такой уровень автоматизации: слишком низкое давление, отсутствие насоса, невозможность установки термостатических клапанов на радиаторы с нормальной работой.

Бюджет и совокупная стоимость владения

Открытая система дешевле при монтаже на 20–40%. Но давайте посмотрим на горизонт 10–15 лет:

• Коррозия в открытой системе приводит к замене радиаторов и труб через 15–20 лет. Стоимость замены сопоставима с первоначальным монтажом.

• Насос закрытой системы потребляет 50–100 Вт. За 6 месяцев отопительного сезона при непрерывной работе это 220–440 кВт·ч — при тарифе 5 руб./кВт·ч около 1100–2200 руб. в год. Несущественная сумма.

• Замена антифриза раз в 3–5 лет: 20–30 литров пропиленгликоля стоят 2000–4000 руб. — также незначительные расходы.

• Закрытая система при правильном обслуживании служит 30–50 лет без необходимости капитального ремонта.

Вывод: при горизонте планирования 10 лет и более закрытая система часто оказывается экономически выгоднее, несмотря на более высокие начальные вложения.

Ответы на частые возражения: развеиваем мифы

«Закрытая система слишком дорогая»

Разница в начальной стоимости реальна, но не так велика, как кажется. Трубы меньшего диаметра дешевле в материалах и проще в монтаже. Мембранный бак стоит 2000–5000 руб. Группа безопасности — 1500–3000 руб. Насос — 3000–8000 руб. Итоговая разница в стоимости оборудования составляет 15000–30000 руб. для среднего дома. При сроке службы системы 30+ лет это несущественная сумма.

«Закрытую сложно обслуживать»

Современные закрытые системы с настенным газовым котлом обслуживаются практически автоматически. Ваша задача: раз в месяц посмотреть на манометр (давление должно быть 1,5–2 бар), раз в год проверить давление в мембранном баке. Всё остальное делает автоматика котла.

«Насос встанет — дом замёрзнет»

Решений несколько. Первое: ИБП для насоса — 50–100 Вт нагрузки, хорошего аккумулятора хватит на сутки. Второе: антифриз на пропиленгликоле — при отключении отопления система не замёрзнет при морозах до -30°C. Третье: комбинированная схема с байпасом — насос отключился, система перешла на гравитационную циркуляцию.

«Котёл взорвётся при отключении света»

Этот страх относится к твердотопливным котлам в закрытой системе: при отключении насоса горение продолжается, давление растёт. Решение: буферная ёмкость (теплоаккумулятор) объёмом 200–500 литров принимает избыток тепла. Плюс группа безопасности с предохранительным клапаном — при давлении выше 3 бар клапан откроется и сбросит давление. Правильно спроектированная система безопасна.

«Трубы лопнут от давления»

Рабочее давление закрытой системы 1,5–2 бар — это значительно ниже номинального давления любых современных труб. Металлопластик рассчитан на 10 бар, полипропилен — на 10–25 бар (в зависимости от типа), медь — на 25 бар. Правильно рассчитанный мембранный бак и исправный предохранительный клапан исключают опасное превышение давления.

«Антифриз отравит семью»

Речь идёт об этиленгликоле — он действительно токсичен. Но пропиленгликоль, который используется в жилых домах, относится к классу пищевых добавок (E1520) и безопасен. В закрытой герметичной системе теплоноситель не контактирует с питьевой водой и не испаряется в воздух помещения.

«Открытая работала у деда 40 лет»

Работала — это факт. Но за 40 лет, скорее всего, несколько раз меняли трубы и радиаторы, постоянно доливали воду, а эффективность отопления оставляла желать лучшего. Современные требования к комфорту, энергоэффективности и совместимости с оборудованием делают закрытую систему предпочтительным выбором для нового строительства.

«Мастера советуют закрытую, чтобы заработать»

Понимаю скептицизм. Но технические аргументы объективны: если вы хотите двухконтурный котёл — вам нужна закрытая система, это конструктивное требование производителя, а не мнение монтажника. Если хотите тёплый пол — только закрытая. Если хотите алюминиевые радиаторы — только закрытая. Это не коммерческий интерес, это физика и инженерия.

Монтаж открытой системы: технические требования

Если вы всё же выбрали открытую систему, вот ключевые требования к монтажу:

Уклоны трубопроводов

Для обеспечения гравитационной циркуляции все горизонтальные участки труб должны иметь уклон 3–5 мм на метр длины в направлении движения теплоносителя. Это критически важно: недостаточный уклон приведёт к плохой циркуляции и образованию воздушных пробок. Подающий трубопровод уклоняется от котла вверх и к радиаторам, обратный — от радиаторов вниз к котлу.

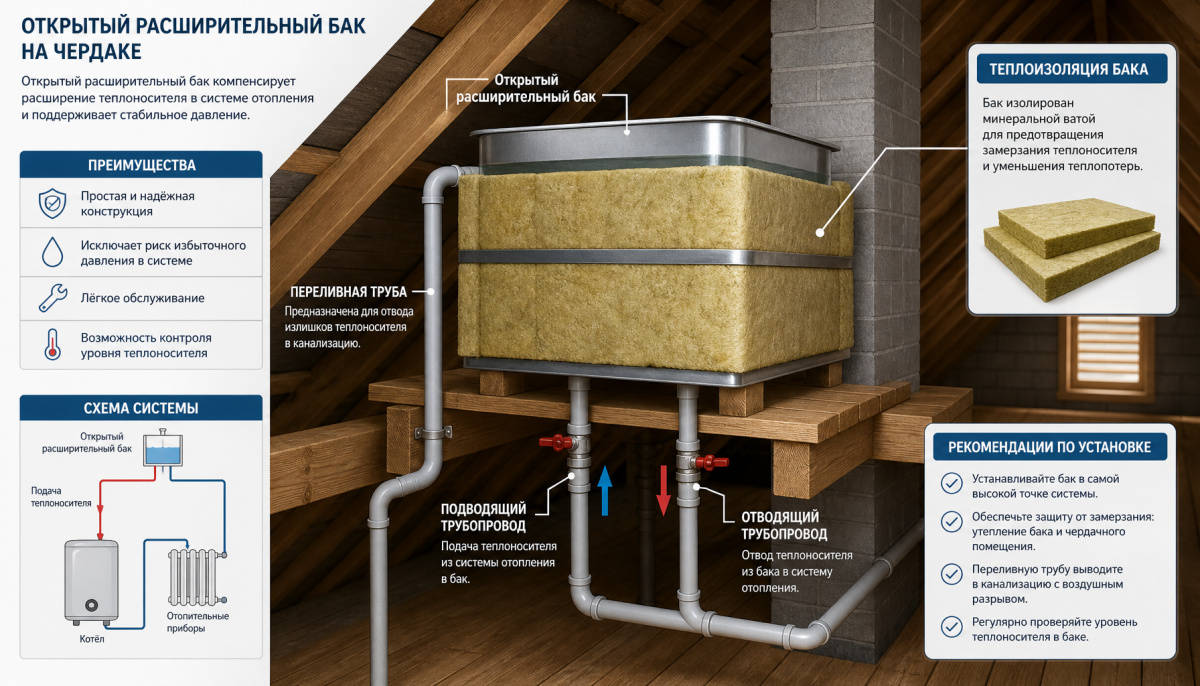

Расположение расширительного бака

Бак устанавливается строго выше всех элементов системы — радиаторов, труб, котла. Минимальная высота над верхним радиатором — 0,5 м. Если бак находится в неотапливаемом помещении (чердак), его необходимо утеплить слоем минеральной ваты толщиной не менее 50 мм и обшить.

Диаметры труб

Для гравитационной схемы: главный стояк — 50 мм, магистральные трубопроводы — 40–50 мм, подводки к радиаторам — 25–32 мм. Уменьшение диаметров ниже указанных значений приводит к недостаточной циркуляции.

Переливная труба

Обязательный элемент. Подключается к баку на уровне максимально допустимого объёма теплоносителя и отводится в канализацию или на улицу. Диаметр переливной трубы — не менее 25 мм.

Монтаж закрытой системы: что важно не упустить

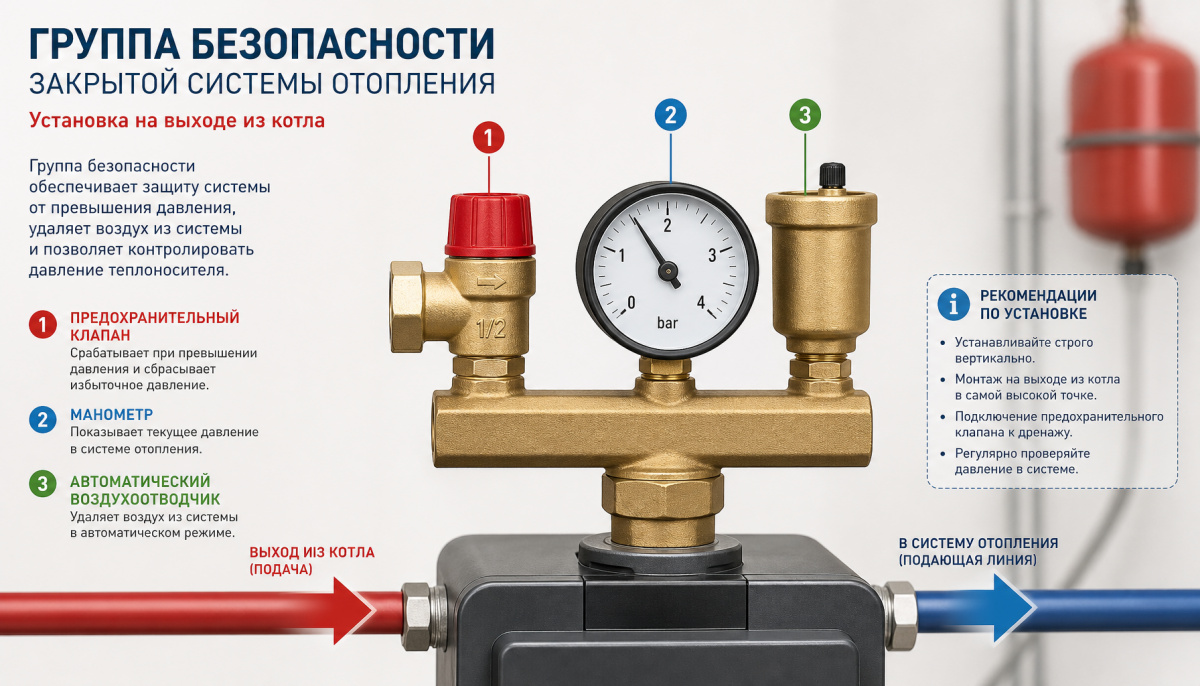

Группа безопасности

Устанавливается на подающем трубопроводе непосредственно после котла. Расстояние от котла до группы безопасности — не более 0,5 м. Между котлом и группой безопасности запрещено устанавливать любые краны, вентили или другую запорную арматуру — это прямое требование безопасности. Нарушение этого правила может привести к аварии.

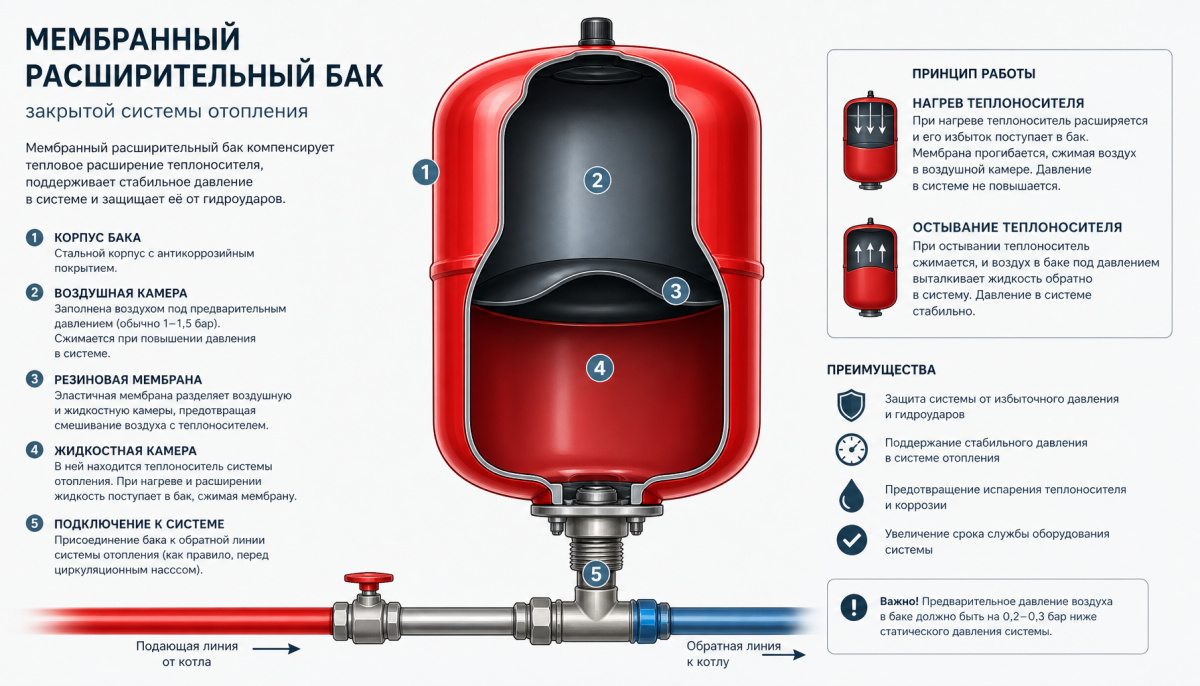

Мембранный расширительный бак

Объём бака рассчитывается по формуле, учитывающей объём теплоносителя в системе, коэффициент расширения и рабочее давление. Практическое правило: объём бака — не менее 10% от общего объёма теплоносителя. Для дома с объёмом системы 80 литров нужен бак не менее 8 литров. Давление в воздушной камере бака при установке должно быть на 0,2–0,3 бар ниже рабочего давления системы.

Опрессовка системы

Перед запуском система должна быть опрессована: заполнена водой и выдержана под давлением 1,5–2 рабочего давления (обычно 3–4 бар) в течение 30 минут. Падение давления за это время не допускается. Опрессовка — обязательное условие для составления акта скрытых работ при монтаже труб в стяжку или стены.

Промывка системы

Перед заполнением теплоносителем новая система промывается чистой водой для удаления монтажного мусора, стружки, флюса. Особенно важно при использовании медных труб с пайкой.

Балансировка системы

После запуска необходима гидравлическая балансировка: настройка балансировочных клапанов на каждой ветви для обеспечения расчётного расхода теплоносителя. Без балансировки теплоноситель пойдёт по пути наименьшего сопротивления — ближние радиаторы будут перегреты, дальние — холодными.

Инженерные расчёты: что нужно посчитать перед монтажом

Грамотный монтаж системы отопления начинается с расчётов. Вот основные параметры, которые необходимо определить:

Параметр	Метод определения	Типичные значения
Тепловая нагрузка дома	Теплотехнический расчёт по СП 50.13330.2012	70–120 Вт/кв. м для средней полосы
Объём теплоносителя в системе	Сумма объёмов труб, радиаторов, котла	10–15 л на 1 кВт мощности котла
Объём мембранного бака	Не менее 10% от объёма теплоносителя	8–25 л для частного дома
Мощность насоса	Гидравлический расчёт сопротивления контура	Напор 2–6 м вод. ст., расход 0,5–2 м³/ч
Диаметры труб	Гидравлический расчёт по скорости потока	0,3–0,7 м/с — оптимальная скорость

Расчёты лучше доверить профессиональному проектировщику или воспользоваться специализированным программным обеспечением. Ошибки в расчётах приводят к неправильному подбору оборудования и проблемам при эксплуатации.

Техническое обслуживание: что и когда делать

Обслуживание открытой системы

• Еженедельно в отопительный сезон: визуальный осмотр расширительного бака, проверка уровня теплоносителя.

• Раз в 2–4 недели: при необходимости долить воду до нормального уровня.

• Ежегодно: очистка расширительного бака от осадка и ржавчины, проверка переливной трубы.

• Раз в 3–5 лет: промывка системы, проверка труб и радиаторов на коррозию.

• По необходимости: замена участков труб и радиаторов с признаками значительной коррозии.

Обслуживание закрытой системы

• Ежемесячно в отопительный сезон: проверка давления по манометру (норма 1,5–2 бар в рабочем состоянии).

• Ежегодно: проверка давления в воздушной камере мембранного бака (при необходимости подкачать до 1–1,5 бар); проверка и промывка фильтров-грязевиков; проверка работоспособности предохранительного клапана (кратковременное открытие вручную).

• Раз в 3–5 лет: замена теплоносителя (антифриза) или промывка системы при использовании воды.

• Раз в 5–7 лет: техническое обслуживание циркуляционного насоса (проверка подшипников, замена при необходимости).

Типичные неисправности и как их устранять

Проблемы открытой системы

Завоздушивание радиаторов. Несмотря на то что в открытой системе воздух должен выходить самостоятельно, при нарушении уклонов труб или неправильной схеме подключения радиаторов воздушные пробки всё же образуются. Устранение: спуск воздуха через краны Маевского на радиаторах.

Коррозия труб и радиаторов. Внутренняя коррозия неизбежна в открытой системе. Признаки: бурый цвет теплоносителя, снижение теплоотдачи радиаторов, протечки. Решение: промывка системы, замена повреждённых элементов. Профилактика: использование специальных ингибиторов коррозии для открытых систем.

Закипание котла. Происходит при недостаточной циркуляции. Причины: неправильные уклоны труб, засор в системе, слишком малые диаметры труб. Необходимо проверить и устранить причину нарушения циркуляции.

Проблемы закрытой системы

Падение давления. Давление в закрытой системе не должно снижаться само по себе. Если манометр показывает падение — либо есть утечка (нужно найти и устранить), либо потеряло давление воздушная камера мембранного бака (нужно подкачать). Регулярное падение давления при отсутствии видимых утечек — повод для детальной диагностики.

Шум насоса. Гудение, скрежет или вибрация насоса — признак наличия воздуха в системе, засора фильтра-грязевика или износа подшипников. Сначала проверьте фильтр и удалите воздух через воздухоотводчики.

Срабатывание предохранительного клапана. Если клапан регулярно сбрасывает давление — мембранный бак не справляется со своей функцией. Возможные причины: бак слишком мал, порвалась мембрана, потеряно давление в воздушной камере. Требуется диагностика и устранение причины.

Нормативная база: что говорят строительные нормы

Проектирование и монтаж систем отопления в России регулируется несколькими нормативными документами:

СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» — актуализированная редакция СНиП 41-01-2003. Основной документ, регламентирующий требования к системам отопления жилых и общественных зданий. Определяет требования к параметрам теплоносителя, давлению в системе, схемам разводки, оборудованию.

СНиП 41-01-2003 — предшественник СП 60.13330.2020, на который ещё нередко ссылаются при проектировании.

Правила технической эксплуатации тепловых установок (утверждены Приказом Минэнерго России от 24.03.2003 №115) — регламентируют эксплуатацию тепловых установок, в том числе требования к теплоносителям и техническому обслуживанию.

Важный практический момент: производители газовых котлов в технической документации прямо указывают требования к типу системы отопления. Нарушение этих требований (например, подключение настенного газового котла к открытой системе) является основанием для отказа в гарантийном обслуживании. Перед монтажом всегда изучайте техническую документацию на котёл.

Требования безопасности

Монтаж газового оборудования (котлов, газовых трубопроводов) выполняется исключительно организациями, имеющими соответствующие лицензии и допуски. Самостоятельное подключение газового котла незаконно и опасно. Монтаж котлового оборудования должен завершаться составлением акта скрытых работ и гидравлических испытаний — этот документ необходим для сдачи объекта и подтверждения правильности монтажа.

Перевод открытой системы в закрытую: когда и как

Когда это нужно

Перевод открытой системы в закрытую целесообразен в следующих случаях:

• Вы меняете котёл на современный газовый настенный или двухконтурный — они требуют закрытого контура.

• Планируете установить тёплый пол.

• Хотите использовать антифриз для защиты от замерзания.

• Существующая открытая система имеет серьёзные проблемы с коррозией.

• Планируете автоматизацию и зонное регулирование.

Этапы перевода

1. Демонтаж открытого расширительного бака и заглушка труб, к нему подходивших.

2. Установка мембранного расширительного бака — рядом с котлом на обратном трубопроводе.

3. Установка циркуляционного насоса с байпасом — если в системе его не было.

4. Установка группы безопасности на подающем трубопроводе после котла.

5. Установка фильтра-грязевика перед насосом на обратном трубопроводе.

6. Промывка системы — особенно важна, если система эксплуатировалась как открытая: внутри труб и радиаторов накопились продукты коррозии.

7. Опрессовка системы — проверка герметичности под давлением 3–4 бар.

8. Заполнение системы теплоносителем и настройка рабочего давления 1,5–2 бар.

Нужно ли менять трубы и радиаторы

Это зависит от их состояния. Если стальные трубы проработали в открытой системе 15–20 лет — вероятно, их стенки значительно истончены коррозией. Перевод в закрытую систему с повышением давления может спровоцировать протечки в ослабленных местах. Перед переводом рекомендуется визуальная инспекция доступных участков труб и радиаторов. Если есть сомнения — лучше заменить.

Установка насоса без полного перевода

Промежуточный вариант: насос устанавливается в открытую систему через байпас. При работающем насосе — принудительная циркуляция, быстрый прогрев. При отключении электричества — гравитационная циркуляция через байпас. Для реализации этой схемы диаметры труб должны быть рассчитаны под гравитационную схему. Открытый расширительный бак при этом остаётся на месте — система остаётся открытой.

Практические сценарии: конкретные рекомендации

Дача с сезонным использованием

Рекомендую открытую систему с твердотопливным котлом или печью с водяным контуром и чугунными радиаторами. Схема «Ленинградка» или простая однотрубная. Полная энергонезависимость, минимальные вложения, простота обслуживания. При риске длительного простоя зимой без присмотра — либо обязательный слив воды, либо переход на закрытую систему с антифризом на пропиленгликоле.

Частный дом для постоянного проживания

Закрытая система с настенным газовым котлом (или электрическим при отсутствии газа), двухтрубной или коллекторной разводкой, биметаллическими или стальными панельными радиаторами. При желании — тёплый пол в санузлах и кухне, интеграция с термостатами. Это оптимальное соотношение комфорта, эффективности и долговечности для постоянного жилья.

Дом в районе с нестабильным электроснабжением

Анализируем частоту и продолжительность отключений. Если отключения редкие (1–2 раза в месяц по несколько часов) — закрытая система с ИБП для насоса (мощность 50–100 Вт, аккумулятор 100 А·ч, автономность 10–20 часов) плюс антифриз. Если отключения частые и длительные — открытая гравитационная система с твердотопливным котлом как основная схема, при желании — насос на байпасе для повышения эффективности при наличии электричества.

Гараж, теплица, хозяйственная постройка

Открытая система минимальной конфигурации: небольшой котёл или печь с водяным контуром, несколько чугунных радиаторов, простая однотрубная схема. Никакой автоматики, никакого насоса. Дёшево, просто, надёжно. Требования к комфорту и эстетике здесь минимальны.

Реконструкция существующей системы

Прежде чем принимать решение, оцените состояние существующих труб и радиаторов. Если система работает стабильно, трубы без признаков значительной коррозии, а котёл ещё в рабочем состоянии — возможен поэтапный переход: сначала установить насос на байпасе, затем при замене котла перевести в закрытую систему. Если трубы в плохом состоянии — полная замена системы с нуля экономически целесообразнее, чем попытки модернизировать изношенную инфраструктуру.

FAQ: часто задаваемые вопросы об открытой и закрытой системе отопления

Чем отличается открытая система отопления от закрытой?

Главное отличие — в способе компенсации теплового расширения теплоносителя и наличии контакта с атмосферой. В открытой системе расширительный бак открытого типа контактирует с воздухом: при нагреве теплоноситель вытесняется в бак, при остывании возвращается обратно. Давление в системе практически атмосферное. В закрытой системе контур полностью герметичен: расширение теплоносителя компенсируется мембранным баком, давление составляет 1,5–3 бар. Из этого различия вытекают все остальные: возможность использования антифриза (только закрытая), совместимость с современными котлами (только закрытая), коррозионная стойкость (лучше у закрытой), энергонезависимость (лучше у открытой гравитационной).

Какая система отопления лучше — открытая или закрытая?

Однозначного ответа нет — зависит от конкретных условий. Закрытая система предпочтительна для постоянного проживания, многоэтажных домов, при использовании современных котлов, тёплого пола и при желании автоматизировать управление. Открытая гравитационная система оптимальна для дач с сезонным использованием, небольших одноэтажных домов, объектов с нестабильным электроснабжением и при минимальном бюджете. Для большинства новых домов постоянного проживания закрытая система является стандартом де-факто.

Можно ли перевести открытую систему отопления в закрытую?

Да, и это делается достаточно часто — особенно при замене старого котла на современный настенный газовый. Процедура включает: демонтаж открытого расширительного бака, установку мембранного бака, установку группы безопасности, установку циркуляционного насоса (если его не было), промывку и опрессовку системы. Перед переводом необходимо оценить состояние труб и радиаторов: если они значительно изношены коррозией, повышение давления при переводе в закрытую систему может спровоцировать протечки.

Почему падает давление в закрытой системе отопления?

Падение давления в закрытой системе — сигнал, требующий внимания. Основные причины: утечка теплоносителя (нужно найти и устранить место протечки), потеря давления в воздушной камере мембранного расширительного бака (нужно подкачать до 1–1,5 бар через ниппель), повреждение мембраны бака (требует замены бака). Если давление падает медленно и постепенно без видимых признаков утечки — скорее всего, проблема в мембранном баке. Если давление падает быстро — ищите утечку.

Можно ли использовать антифриз в открытой системе отопления?

Нет. Это категорически запрещено по нескольким причинам. Во-первых, антифриз испаряется через открытый бак: пары этиленгликоля токсичны, пары пропиленгликоля хотя и менее опасны, но всё равно нежелательны в воздухе жилого помещения. Во-вторых, антифриз испаряется значительно быстрее воды, что приводит к изменению концентрации и потере защитных свойств. В-третьих, концентрация гликоля в системе быстро снижается, и при морозах система всё равно замёрзнет. Антифриз применяется исключительно в закрытых герметичных системах.

Нужен ли насос в открытой системе отопления?

В классической открытой системе с гравитационной циркуляцией насос не нужен — теплоноситель движется за счёт разницы плотностей горячей и холодной воды. Однако насос можно добавить в открытую систему через байпас для повышения скорости циркуляции и равномерности прогрева. При отключении электричества система автоматически переходит в гравитационный режим. Такая комбинированная схема сочетает преимущества обоих подходов, но требует правильного расчёта диаметров труб под гравитационную циркуляцию.
